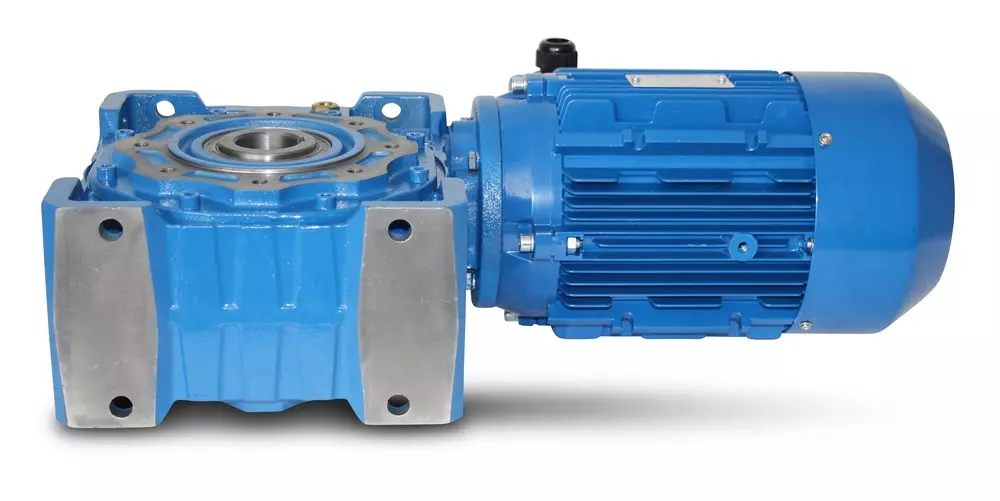

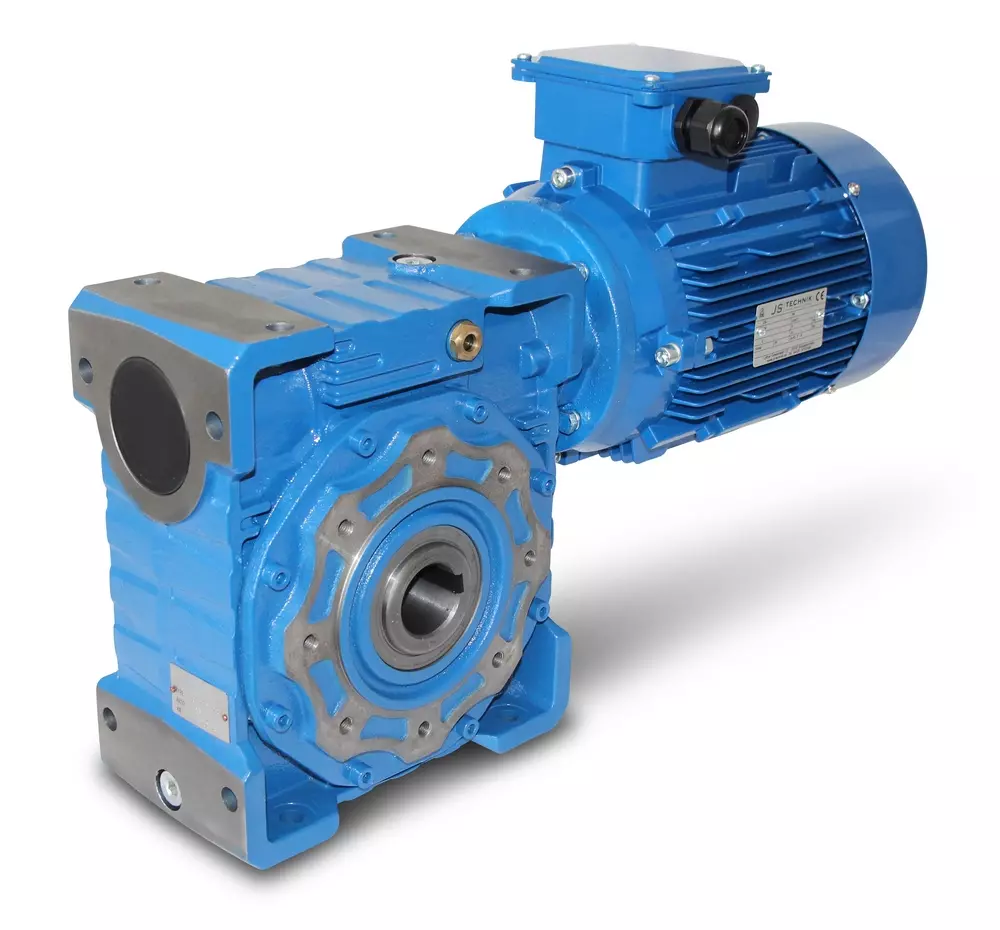

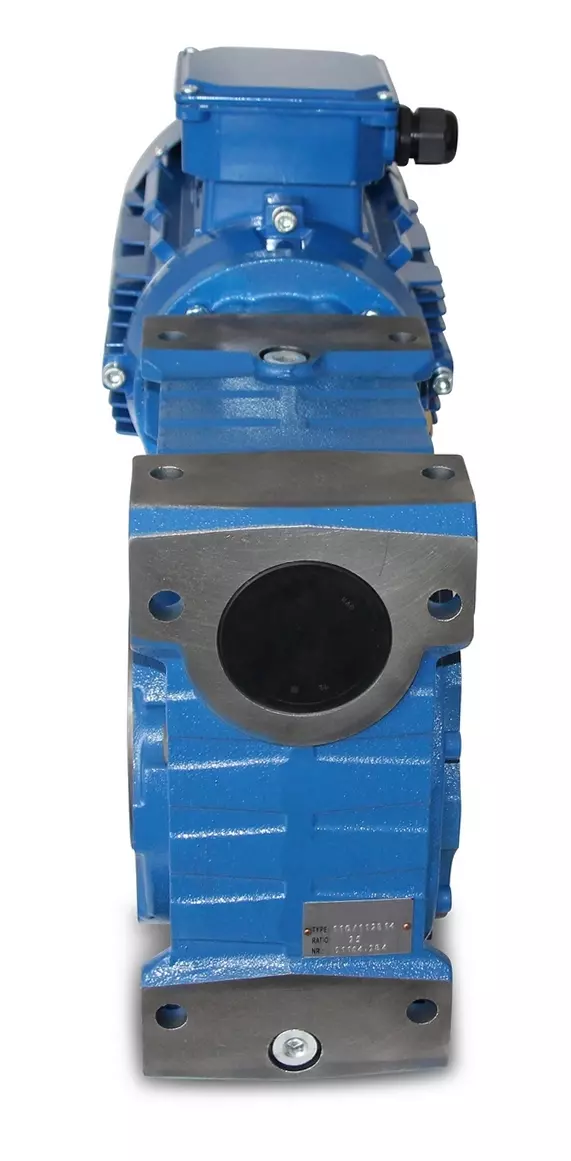

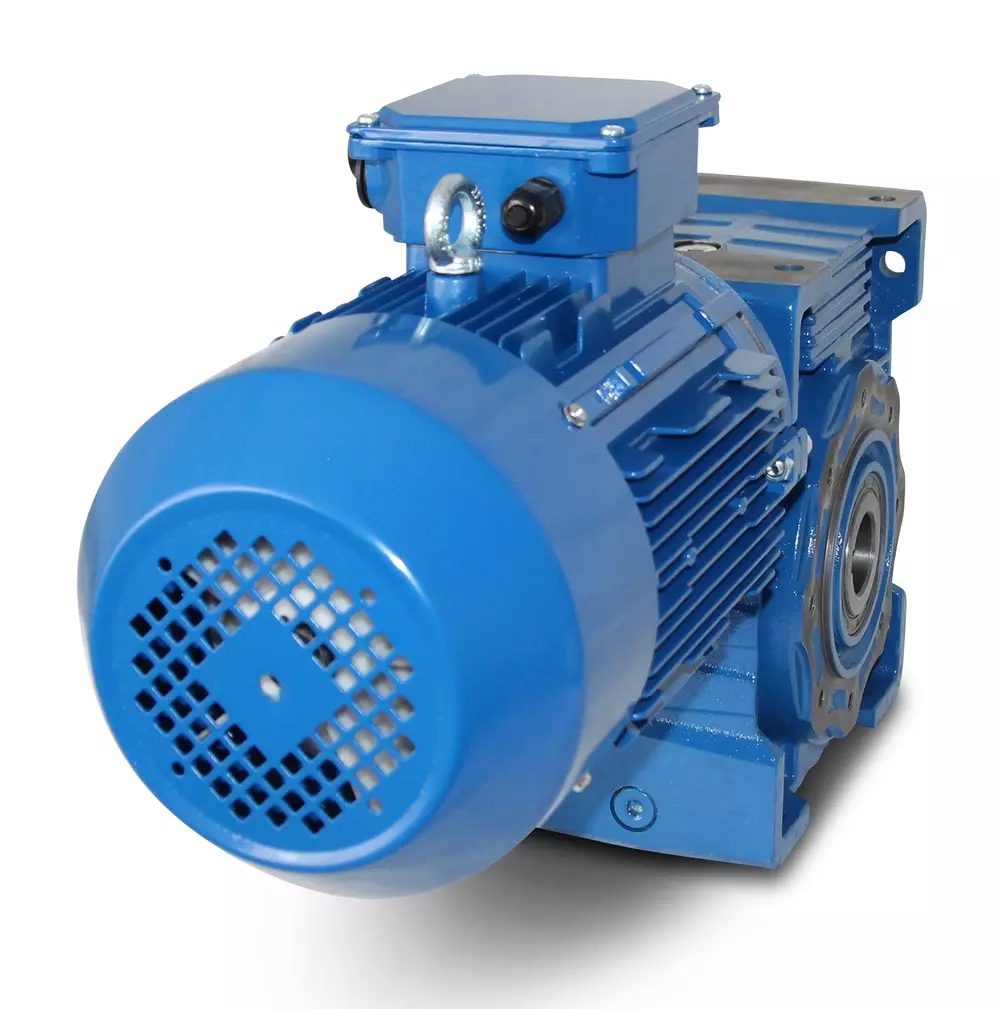

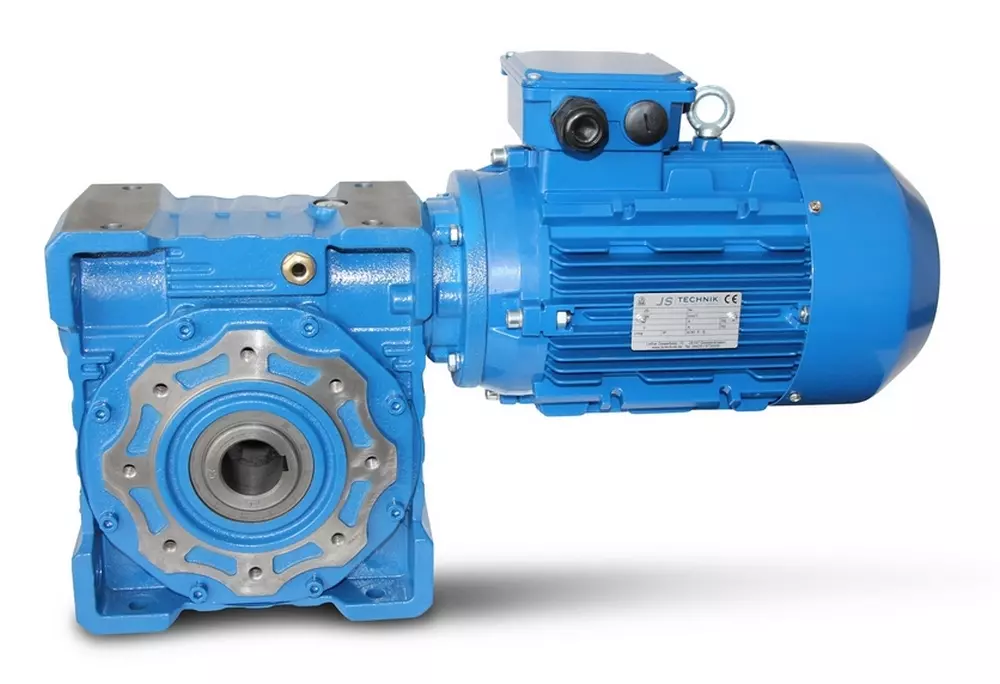

CMRV 110-132S-4 - 5,5 kW - 186,7 otáček za minutu šnekový převodový motor

41 338,38 Kč*

Ceny včetně DPH a nákladů na dopravu

Doba dodání cca 3-4 pracovní dny

Montážní poloha pro převodové motory

Číslo výrobku: C110000613100075A000T1

custom_versand Článek + obal

Ke stažení na

Informace o výrobku "CMRV 110-132S-4 - 5,5 kW - 186,7 otáček za minutu šnekový převodový motor"

Motor se šnekovou převodovkou, výkon=5,5 kW, otáčky=186,7 ot/min,

Napětí=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (±5 % podle VDE 0530),

Třída ochrany=IP55, třída izolace=F (155 °C), provozní režim=S1, pracovní cyklus=S1- 100 %,

Dutá hřídel=42 mm, montážní poloha M1-M6, otáčky motoru=4 póly, převodový poměr (i)=7,5, točivý moment=253 Nm,

Provozní faktor (f.s.)=2,2 . Svorkovnice=horní (otočná), hmotnost=84 kg, barva=RAL 5010 (hořcově modrá),

Snímač teploty=3 x PTC termistor, pouzdro=šedá litina, kuličkové ložisko=SKF, C&U nebo ekvivalent,

Chlazení=axiální ventilátor (plast). Motor se šnekovou převodovkou je vhodný pro provoz s frekvenčním měničem a splňuje požadavky na

motor s převodovkou lze provozovat v obou směrech otáčení a je dodáván s olejovou náplní

obsahuje olejovou náplň při dodání. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál

Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku.

Všechny fotografie výrobků jsou nezávazné příklady!

Při objednávce zvolte požadovanou instalační polohu!

Design:	Standardní šneková převodovka
Průměr hřídele:	42 mm
Rychlost:	101 až 200 otáček za minutu
Série:	Řada CMRV
Točivý moment:	201 až 300 Nm
Výkon:	5,5 kW

Vlastnosti "CMRV 110-132S-4 - 5,5 kW - 186,7 otáček za minutu šnekový převodový motor"

Design:	Standardní šneková převodovka
Průměr hřídele:	42 mm
Rychlost:	101 až 200 otáček za minutu
Série:	Řada CMRV
Točivý moment:	201 až 300 Nm
Výkon:	5,5 kW
