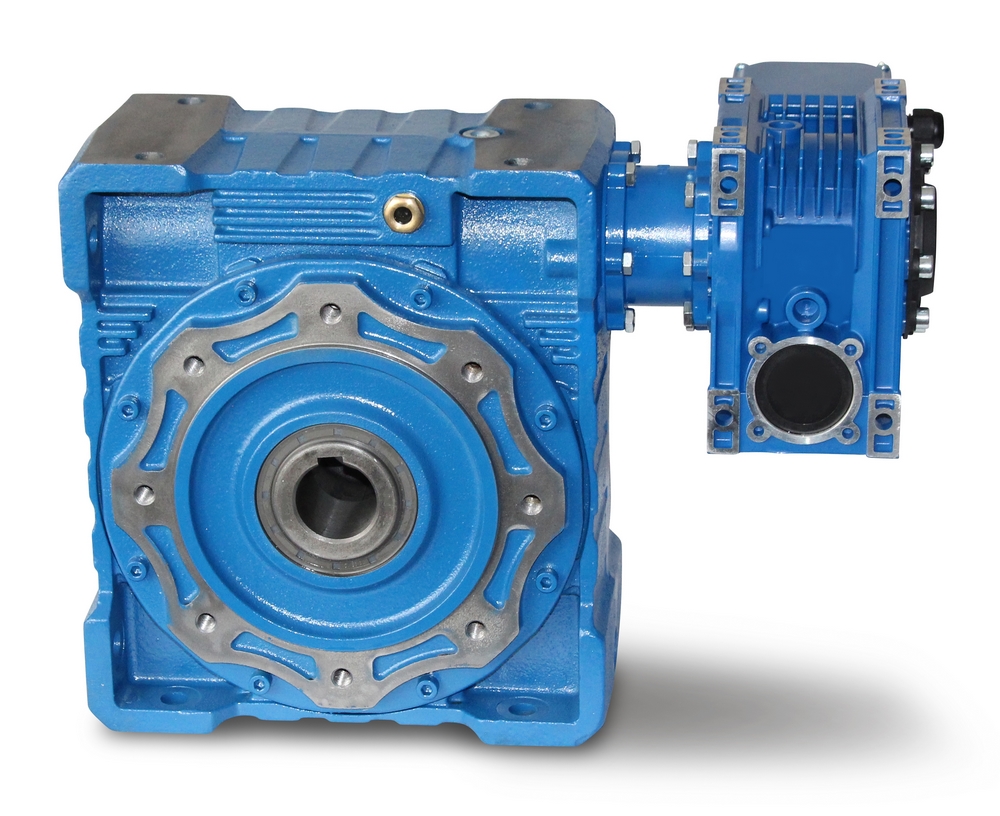

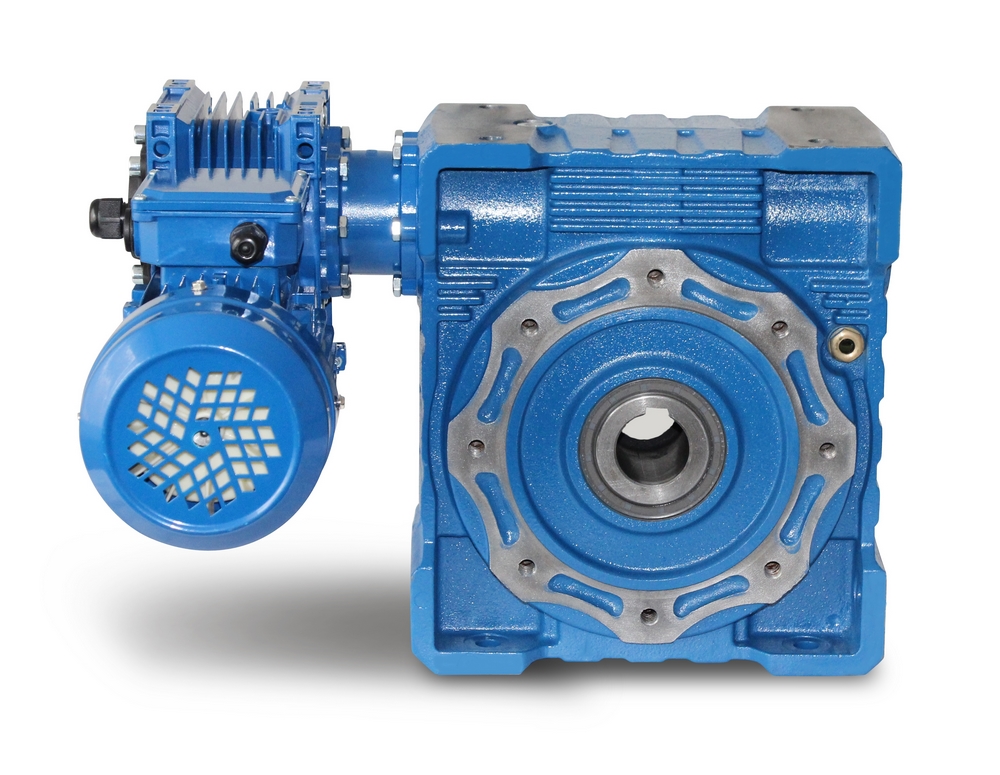

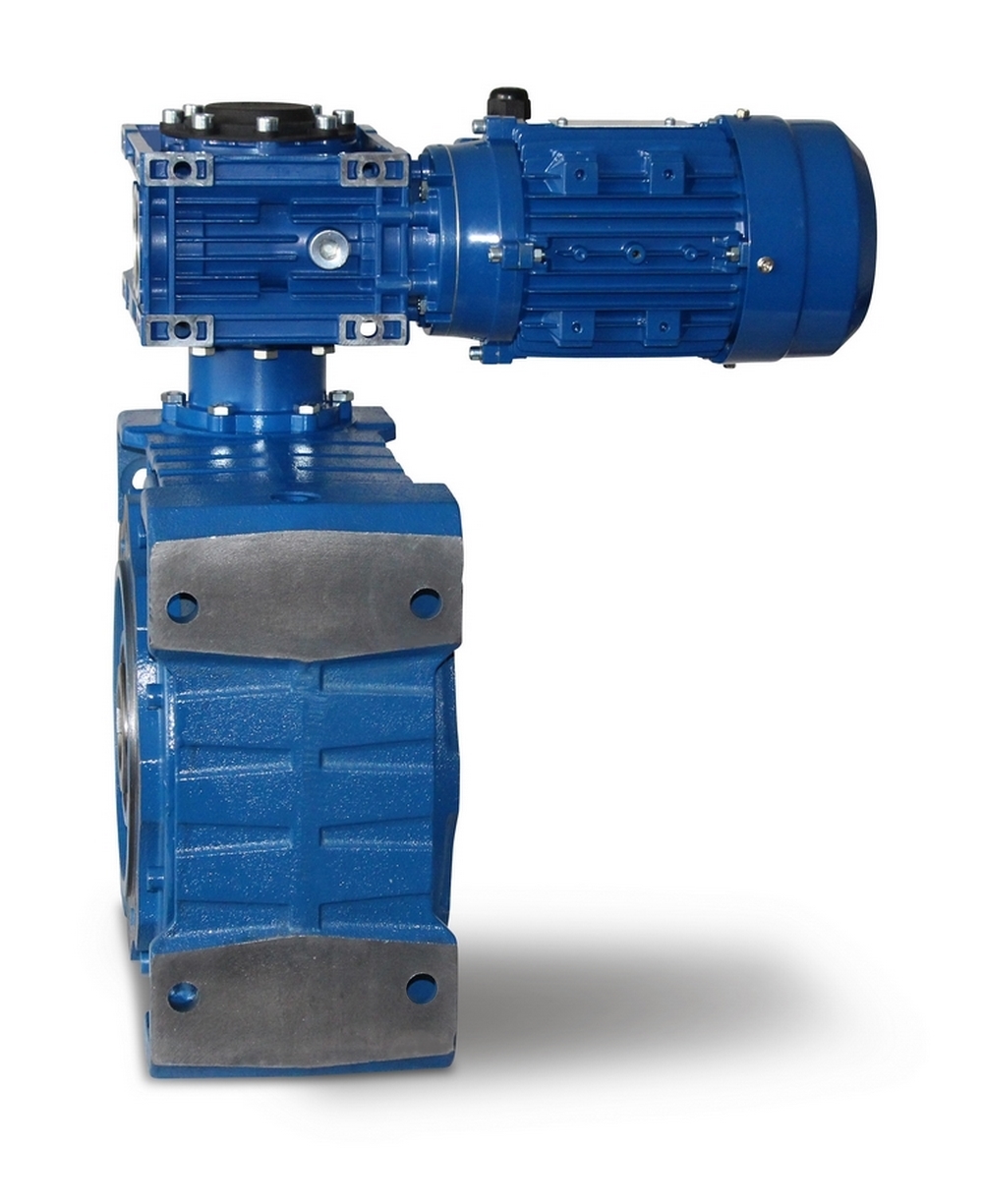

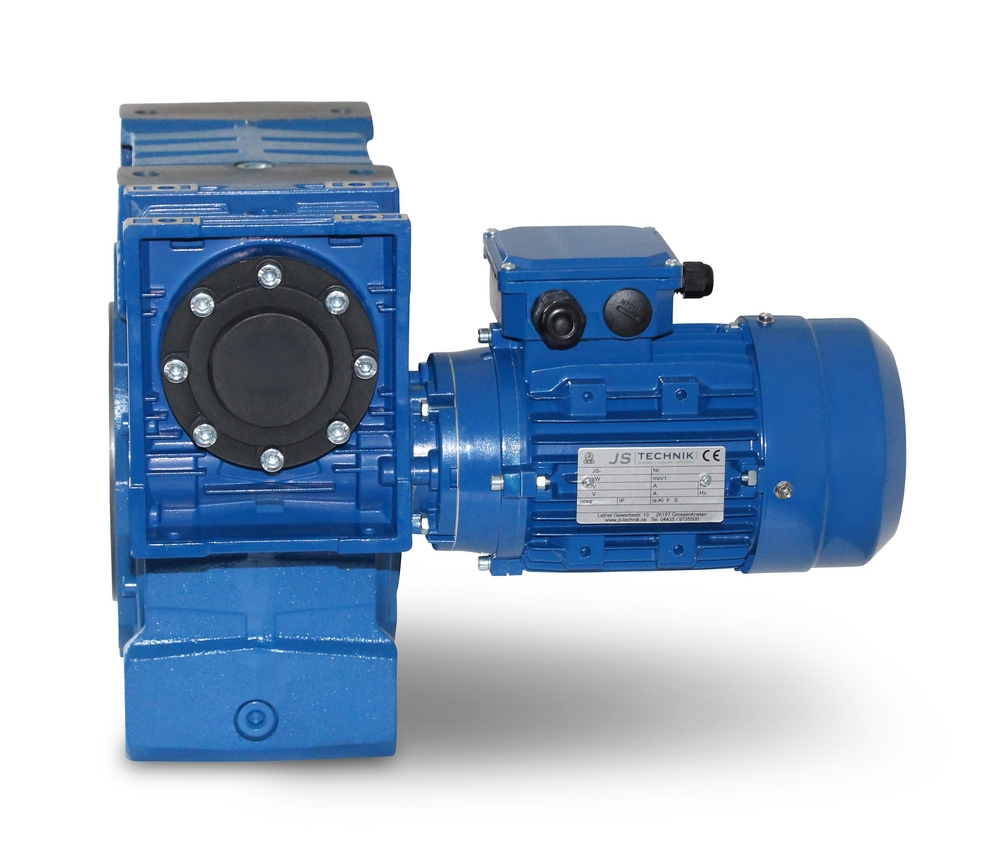

CMRV 130/063-712-4 - 0,37 kW - 0,78 ot/min šnekový motor

Informace o výrobku "CMRV 130/063-712-4 - 0,37 kW - 0,78 ot/min šnekový motor"

Dvojitý šnekový převod, výkon=0,37 kW, otáčky=0,78 ot/min,

Napětí=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (±5 % podle VDE 0530),

Stupeň krytí=IP55, třída izolace=F (155 °C), provozní režim=S1, pracovní cyklus=S1- 100 %,

Dutá hřídel=45 mm, otáčky motoru=4 póly, převodový poměr (i)=1800, točivý moment=1887 Nm,

Provozní faktor (f.s.)=0,9, svorkovnice=horní (otočná), hmotnost=65,62 kg. Barva=RAL 5010 (hořcově modrá),

Snímač teploty=3 x PTC termistor, skříň převodovky=šedá litina, kuličkové ložisko=SKF, C&U nebo ekvivalent,

Chlazení=axiální ventilátor (plast). Motor se šnekovou převodovkou je vhodný pro provoz s frekvenčním měničem a splňuje požadavky na

motor s převodovkou lze provozovat v obou směrech otáčení a je dodáván s olejovou náplní

olejová náplň při dodání. Otevřené duté hřídele musí být utěsněny krycími víčky.

V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál.

Od velikosti převodovky 110 musí být také specifikována montážní poloha. Všechny fotografie výrobků jsou nezávazné příklady!

Design: Dvojitá šneková převodovka
Průměr hřídele: 45 mm
Rychlost: < 1 otáček za minutu
Série: Řada CMRV
Točivý moment: 1001 až 2000 Nm
Výkon: 0,37 kW
Vlastnosti "CMRV 130/063-712-4 - 0,37 kW - 0,78 ot/min šnekový motor"
Design: Dvojitá šneková převodovka
Průměr hřídele: 45 mm
Rychlost: < 1 otáček za minutu
Série: Řada CMRV
Točivý moment: 1001 až 2000 Nm
Výkon: 0,37 kW

Příslušenství

Frekvenční měnič LS 004M100
Frekvenční měnič, 0,4 kW, 230V, 2,4A, IP20, integrovaný EMC filtr - EMC filtr C2 - Potenciometr pro regulaci otáček - Montáž na montážní desky nebo lištu DIN - Možnost montáže vedle sebe (vzdálenost mezi pohony 2 mm) - Jednoduché připojení přes port RJ45 - Standardní IO: 3x DI, 1x DO, 1x AI (0-10V), 1x AO (0-10V) - Brzdový chopper pro 1.5kW a 2,2kW verze - Přetížitelnost 150 % po dobu 1 min - Programování pomocí obslužného softwaru DriveView9 přes připojení RJ45 na M100 (pouze pro pokročilé! Standardní verze nemá rozhraní RJ45! Vyberte si prosím verzi) Výpis ze speciálních funkcí: - Brzdění stejnosměrným proudem - Režim Jog - Třívodičový režim - Režim Dwell - Kompenzace prokluzu - PID regulace - Režim úspory energie - Vyhledávání otáček - Automatický restart měnič frekvence 0,4 kW pro třífázový motor 0,37 kW!

Z 3 371,59 Kč*
Velikost jednotky nuceného větrání 71
Ventilátor nuceného chlazení, jednotka ventilátoru nuceného chlazení, velikost motoru 71 ISO třída F, stupeň krytí IP56, hmotnost 2,7 kg, vícenapěťový. 1x230 V-50 Hz, 35 W, 0,19 A, 2950 ot/min, 52 m3/h, kondenzátor 3µF1x240 V-60 Hz, 45 W, 0,21 A, 3500 ot/min, 52 m3/h, kondenzátor 3µF3x230/400 V-50 Hz, 30 W, 0,19 A/0,12 A, 2900 ot/min, 52 m3/h3x 254/460 V-60 Hz, 40 W, 0,19/0,11 , 3500 ot/min, 52 m3/hBarva RAL5010, celková délka 185 mm, vnitřní Ø 136 mm Pro instalaci externího ventilátoru je nutné sejmout kryt ventilátoru alopatky ventilátoru. Pokud není možné použít nástavec, je nutné zkrátithřídel. Pokud je objednán s motorem, může být ventilátor nuceného chlazení dodán také smontovaný. Zvolte prosím verzi.

Z 4 392,70 Kč*
Frekvenční měnič LS 0004S100-4EXFNS
Frekvenční měnič, 0,4 kW, 3 x 400 V, IP66, vestavěný LED ovládací panel, EMC filtr (C3) Hmotnost: 8,2 kg Třída ochrany IP66/NEMA4X s integrovaným hlavním vypínačem rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s globálními normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min nebo Normal Duty 120 % během 1 min Funkce automatického ladění při stání nebo otáčení Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

12 299,03 Kč*
CMRV 130- Krytka dutého hřídele
Kryt dutého hřídele pro CMRV 130, plast, černý Všechny fotografie produktů jsou nezávazné příklady! Technické změny vyhrazeny.

519,23 Kč*
CMRV 130- Dvojitý výstupní hřídel
Dvojitý výstupní hřídel s perem pro šnekovou převodovku CMRV 130, 45 x 80 mm, oboustranný Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

1 812,18 Kč*
Frekvenční měnič LS 004-G100-4
Frekvenční měnič, 0,4kW, 400V, 1,3A, IP20, s ovládacím panelem - Řízení V/f, možnost volby bezsenzorového vektorového řízení - PID regulátor pro pokročilé řízení procesu - Vysoký točivý moment v celém rozsahu otáček motoru - Výstupní frekvence 0,1-400 Hz- Taktovací frekvence 1-15 kHz - Rozsah vstupního napětí -15 % až +10 % - Registr chyb: posledních 5 chyb - Analogový vstup 0 až +10Vdc / -10 až +10Vdc - 150% točivého momentu při 0,5Hz - Stupeň krytí IP20 , UL typ 1 (volitelně) - Ruční/automatické zvýšení točivého momentu - Volitelný vstupní signál PNP/NPN - Ovládání a nastavení parametrů pro druhý motor - Standardně integrovaný tranzistor pro dynamické brzdění - Automatické nastavení: Vektorové měření motoru a automatické ladění - Integrovaná komunikace RS485 (LS Bus / Modbus RTU) s RJ45 - Ventilátor s regulací zapnutí/vypnutí, snadno vyměnitelný

5 842,84 Kč*
Frekvenční měnič LS 0004S100-4EOFNS
Frekvenční měnič, 0,4 kW, 3 x 400 V, IP20, vestavěný LED ovládací panel, EMC filtr (C3) rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s globálními normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min nebo Normal Duty 120 % během 1 min Funkce automatického ladění v klidu nebo při otáčení Volitelná třída krytí IP66/NEMA4X s integrovaným hlavním vypínačem (do 22 kW) Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

6 622,18 Kč*

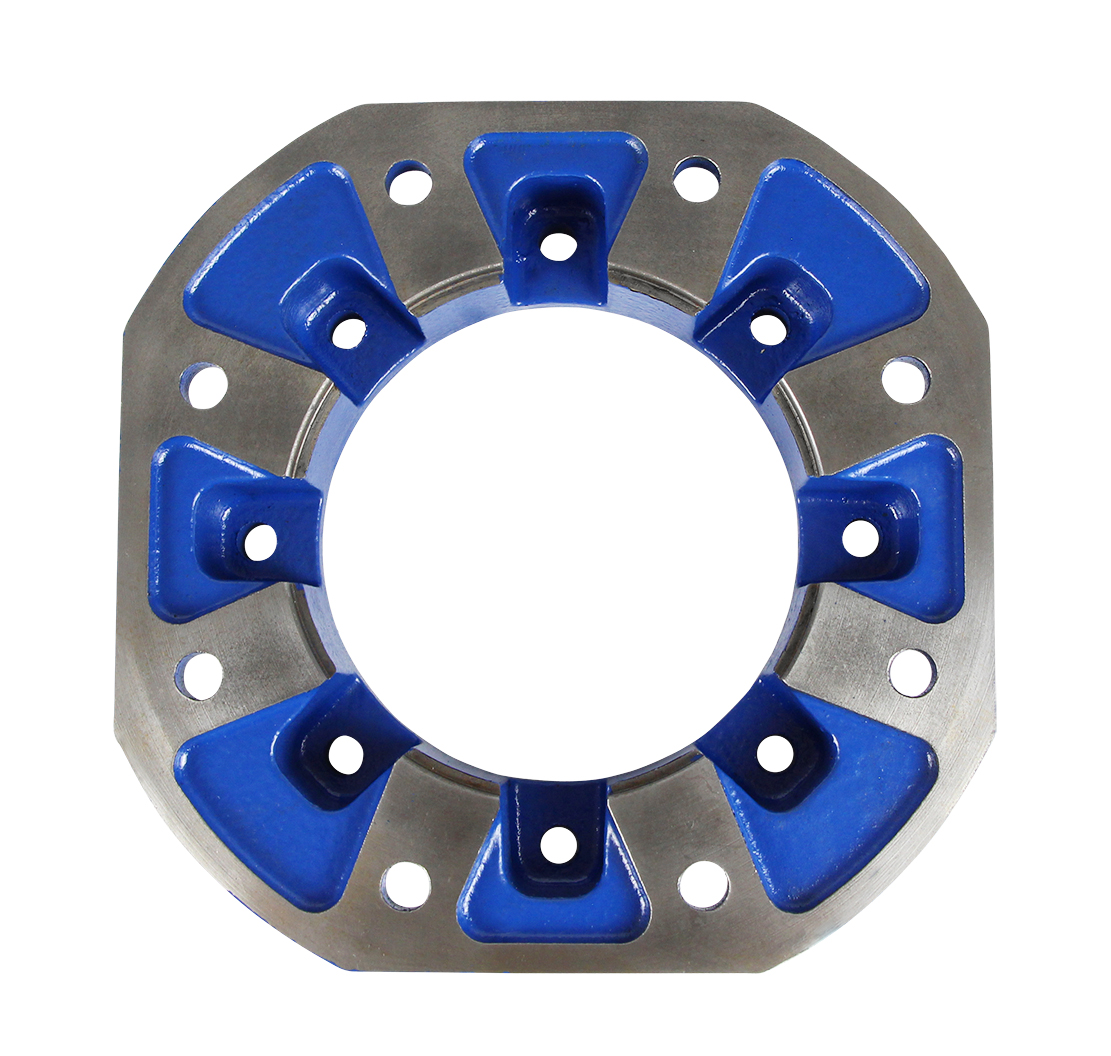

CMRV 130- Výstupní příruba FA
Výstupní příruba pro CMRV 130 Ø 320 x180 x 255 mm, B5 Hloubka: 59 mm, Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

2 135,60 Kč*
CMRV 130- Výstupní hřídel
Výstupní hřídel s perem pro šnekovou převodovku CMRV 130, 45 x 80 mm Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

1 411,76 Kč*
CMRV 130- Podpora točivého momentu
Podpora točivého momentu pro CMRV 130 Všechny fotografie produktů jsou nezávazné příklady! Technické změny vyhrazeny.

1 355,04 Kč*

Možnosti motoru

možnost 230V 0,37 kW-4póly pro řadu CMRV
Nelze objednat jednotlivě!Jednofázová varianta v provedení 1x230V-50Hz, pro šnekové převodovky s motorem 0,37kW ve 4pólovém provedení, s provozním a rozběhovým kondenzátorem. ! Pohon provozujte vždy pouze pod zatížením, rozběhový moment je nižší než u třífázového motoru! ! K dispozici pouze za příplatek za motor a pouze ve spojení s přidruženým třífázovým převodovým motorem ! ! Nelze kombinovat s volitelným brzdovým motorem ! Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Volitelně: Vypínač s reverzací pro otáčení vlevo/vpravo, podpěťová spoušť, Límcová zástrčka=1 x 230 V, spínací výkon=16 A, teplota okolí=-5 °C až +40 °C, Kabel mezi motorem a krytem spínače=cca 90 cm.

Z 737,78 Kč*
Možnost brzdového motoru 0,37 kW-4pólového pro řadu CMRV
Možnost brzdového motoru pro motory se šnekovou převodovkou, s motorem o výkonu 0,37 kW ve 4pólovém provedení. Brzda=6 Nm 230V s usměrňovačem. ! Pouze příplatek za brzdový motor a k dispozici pouze ve spojení s odpovídajícím třífázovým převodovým motorem! Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

4 785,30 Kč*
