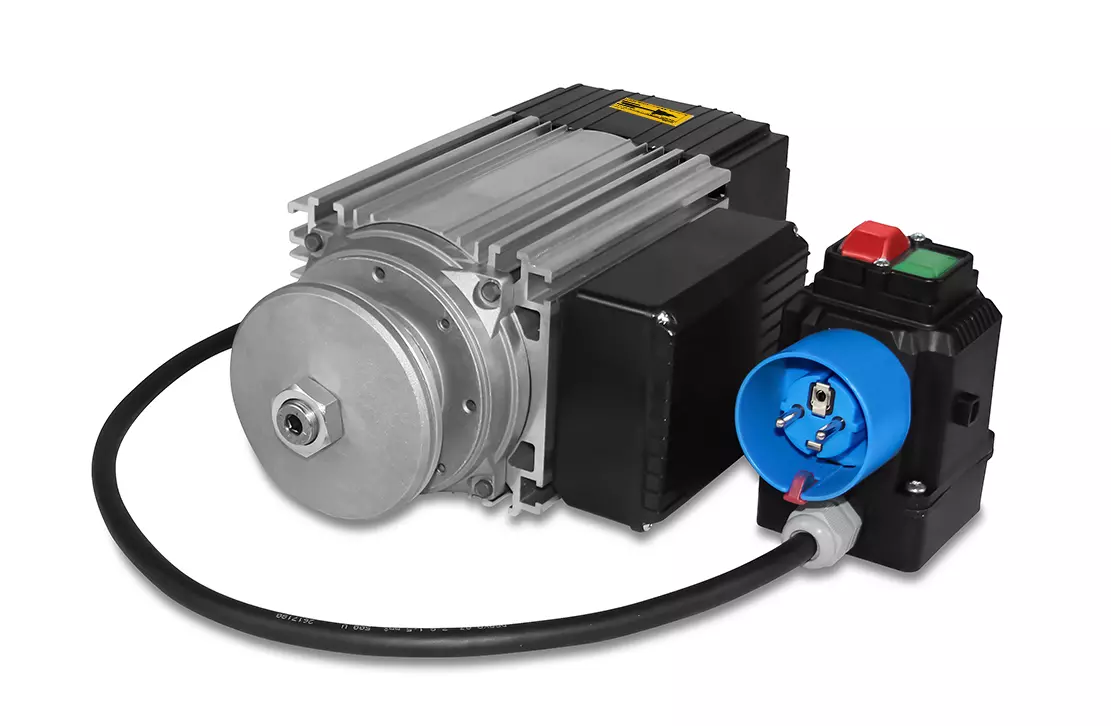

Plochý motor, 1,1 kW, 2800 ot/min, 1 x 230 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=10,8 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! K dispozici se spínačem s elektronickou brzdou nebo bez něj (vyberte provedení).

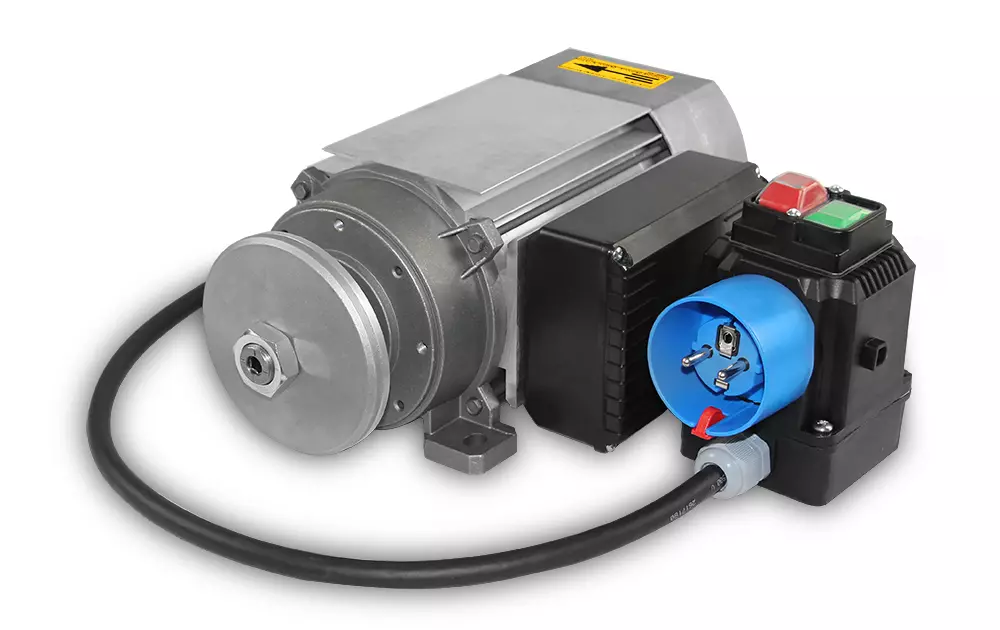

Plochý motor, 1,1 kW, 2800 ot/min, 1 x 230 V Směr otáčení vlevo, pravý závit, upínací příruba s montáží 25,4 mm, provozní režim S6-40 % ED, Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=10,8 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! K dispozici se spínačem s elektronickou brzdou nebo bez něj (vyberte provedení).
Plochý motor, 1,5 kW, 2800 ot/min, 1 x 230 V Směr otáčení vlevo, pravý závit, upínací příruba s montáží 25,4 mm, provozní režim S6-40 % ED Provedení=B34, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinová brzda (zvolte prosím provedení).
Plochý motor, 1,5 kW, 2800 ot/min, 1 x 230 V Směr otáčení vpravo, levý závit, upínací příruba s montáží 25,4 mm, provozní režim S6-40 % ED Provedení=B34, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (zvolte prosím provedení).

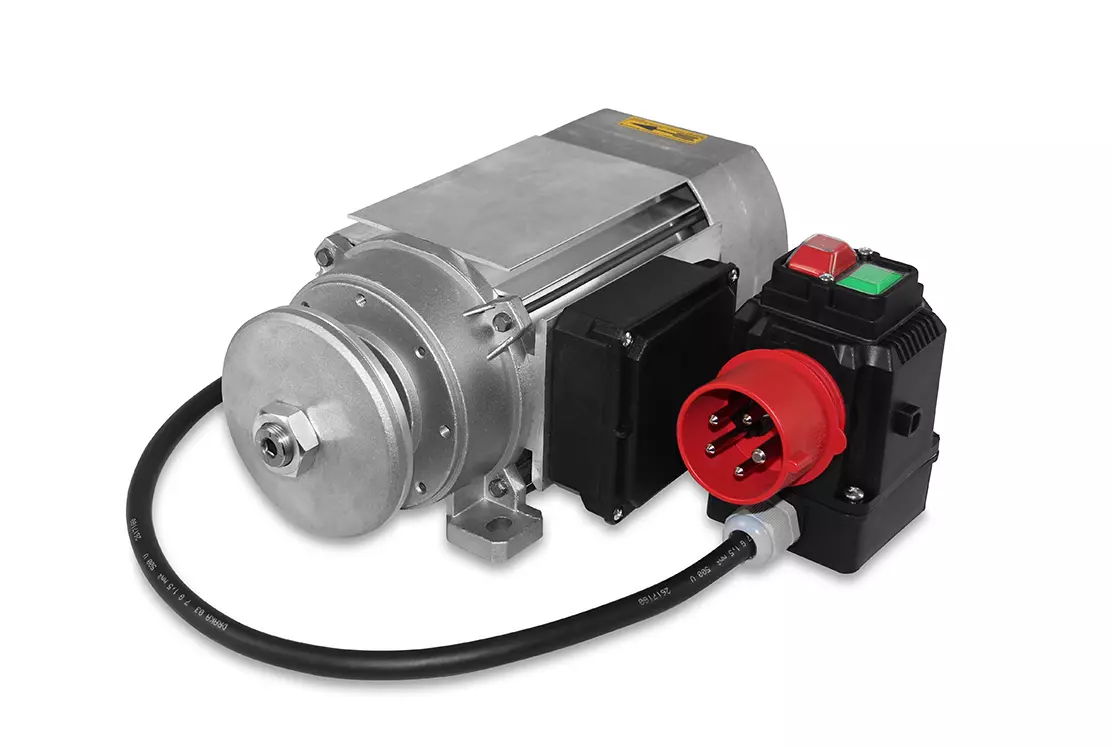

Plochý motor, 1,5 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B34, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=11,1 kg, poloha svorkovnice=vpravo, s nožičkami, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (zvolte prosím provedení).
Plochý motor, 1,5 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B34, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=11,1 kg, poloha svorkovnice=vpravo, s nožičkami, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (zvolte prosím provedení).
Plochý motor, 2,2 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B34, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinová brzda (zvolte prosím provedení).
Plochý motor, 1,5 kW, 2800 ot/min, 1 x 230 V Směr otáčení vpravo, levý závit, upínací příruba s montáží 25,4 mm, provozní režim S6-40 % ED Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 1,5 kW, 2800 ot/min, 1 x 230 V Směr otáčení vlevo, pravý závit, upínací příruba s montáží 25,4 mm, provozní režim S6-40 % ED Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 1,8 kW, 2800 ot/min, 1 x 230 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B34, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=13,2 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (zvolte prosím provedení).
Plochý motor, 3,0 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B34, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (zvolte prosím provedení).
Plochý motor, 1,8 kW, 2800 ot/min, 1 x 230 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B34, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=13,2 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (zvolte prosím provedení).
Plochý motor, 3,0 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B34, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (vyberte prosím provedení).
Plochý motor, 1,5 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B14, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=11,1 kg, poloha svorkovnice=vpravo, s nožičkami, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 1,5 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B14, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=11,1 kg, poloha svorkovnice=vpravo, s nožičkami, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 2,2 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B14, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 2,2 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B14, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 2,2 kW, 2800 ot/min, 1 x 230 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B34, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=14,5 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinovou brzdou (zvolte prosím provedení).
Plochý motor, 2,2 kW, 2800 ot/min, 1 x 230 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B34, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=14,5 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy, motorový spínač s elektronickou brzdou nebo pružinová brzda (zvolte prosím provedení).
Plochý motor, 1,8 kW, 2800 ot/min, 1 x 230 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=13,2 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 1,8 kW, 2800 ot/min, 1 x 230 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=13,2 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 2,2 kW, 2800 ot/min, 1 x 230 V Směr otáčení vlevo, pravý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=14,5 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Plochý motor, 2,2 kW, 2800 ot/min, 1 x 230 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED Provedení=B14, napětí=1 x 230 V-50 Hz, krytí=IP55, hmotnost=14,5 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).

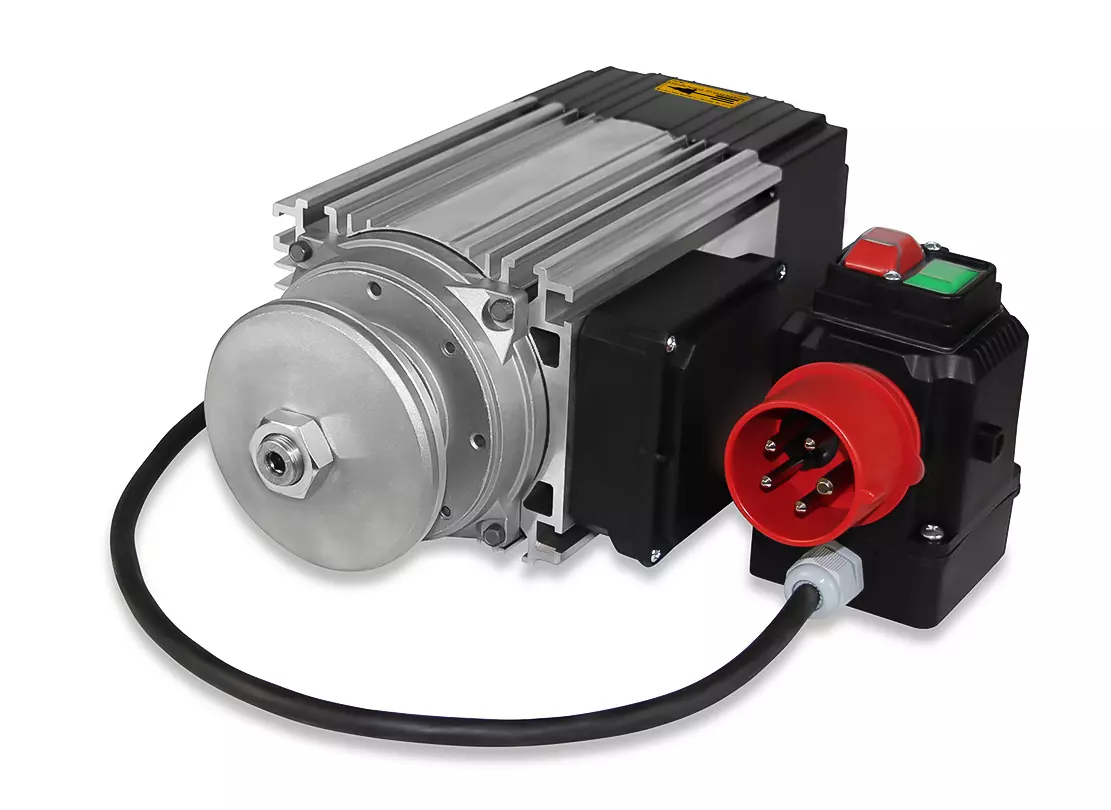

Plochý motor, 3,0 kW, 2800 ot/min, 3 x 230/400 V Směr otáčení vpravo, levý závit, upínací příruba s uchycením 25,4 mm, provozní režim S6-40 % ED, Provedení=B14, napětí=3 x 230/400 V-50 Hz, krytí=IP55, hmotnost=12,4 kg, poloha svorkovnice=vpravo, V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. Všechny fotografie výrobků jsou nezávazné příklady! Volitelně k dispozici bez brzdy nebo s motorovým spínačem s elektronickou brzdou (vyberte prosím provedení).
Motory pil / ploché motory Design
Pohony jsou k dispozici ve 2 - 4 - 6pólovém provedení, tj. 3000 ot/min, 1500 ot/min a 1000 ot/min. Výkonové spektrum se pohybuje od 1,1 kW, 1,5 kW, 2,2 kW, 3,0 kW, 4 kW, 5,5 kW, 7,5 kW, 11 kW, 15 kW do 18 kW. K dispozici je také jednofázová verze s výkony od 1,1 kW, 1,8 kW, 2,2 kW do 2,6 kW.Motor je k dispozici v levém nebo pravém provedení.
Technické údaje
Motory pil jsou vyrobeny v souladu s mezinárodní normou IEC 60034-1. Vyhovují následujícím evropským právním předpisům:
- 2006/95/ES ("Směrnice o nízkém napětí")
- 2004/108 / ES ("elektromagnetická kompatibilita")
- 2002/95 / ES ("RoHS")
Stupeň ochrany / materiál
IP55 od MR58 do MR93; IP65 pro řadu MR107. Konstrukční pouzdro z extrudovaného hliníku, tlakově litá klec, hliníkový rotor, hřídel z oceli C45, samomazný dvojitý štít, radiální kuličková ložiska dimenzovaná na vysoké zatížení, nylonový ventilátor, tepelně odolný kryt ventilátoru. Hliník. Příruba je vybavena upínací maticí.
Pilařské motory
Ploché motory nebo pilové motory jsou určeny pro aplikace, kde je požadován vysoký výkon při snížené osové vzdálenosti v porovnání se standardní řadou IEC. Jsou ideální pro řezání, sekání, broušení a vrtání v různých strojních systémech Vrtání v různých strojních systémech.
