DV173-DC250-2-0,35 kW-32 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,35 kW (provoz S2), otáčky=32 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/38,5 A, 24V/20,5 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=30 mm, otáčky motoru=2 póly, převodový poměr (i)=91,25 Točivý moment=109 Nm, provozní faktor (fs)=1,8, připojení=upínací šroub, hmotnost=20,0 kg Volitelně je k dispozici externí regulace otáček. převodovku lze provozovat v obou směrech otáčení a při dodání obsahuje olejovou náplň. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

23 875,93 Kč*

Podrobnosti

DV173-DC250-2-0,35 kW-67 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,35 kW (provoz S2), otáčky=67 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/38,5 A, 24V/20,5 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=30 mm, otáčky motoru=2 póly, převodový poměr (i)=44,66 Krouticí moment=53 Nm, provozní faktor (fs)=1,8, připojení=svorkovnice, hmotnost=20,0 kg Volitelně je k dispozici externí regulace otáček. převodovku lze provozovat v obou směrech otáčení a při dodání obsahuje olejovou náplň. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

23 875,93 Kč*

Podrobnosti

DV173-DC350-2-0,50 kW-67 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,50 kW (provoz S2), otáčky=67 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/58,8 A, 24V/29,4 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=30 mm, otáčky motoru=2 póly, převodový poměr (i)=44,66 Krouticí moment=70 Nm, provozní faktor (fs)=2,9, připojení=svorkovnice, hmotnost=21,0 kg Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a při dodání obsahuje olejovou náplň. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

26 023,01 Kč*

Podrobnosti

DV173-DC350-2-0,50 kW-32 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,50 kW (provoz S2), otáčky=32 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/58,8 A, 24V/29,4 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=30 mm, otáčky motoru=2 póly, převodový poměr (i)=91,25 Krouticí moment=142 Nm, provozní faktor (fs)=1,4, připojení=upínací šroub, hmotnost=21,0 kg Volitelně je k dispozici externí regulace otáček. převodovku lze provozovat v obou směrech otáčení a při dodání obsahuje olejovou náplň. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

26 023,01 Kč*

Podrobnosti

DV173-DC600-2-0,80 kW-67 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,80 kW (provoz S2), otáčky=67 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/94,4 A, 24V/47,2 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=30 mm, otáčky motoru=2 póly, převodový poměr (i)=44,66 Krouticí moment=103 Nm, provozní faktor (fs)=1,9, připojení=svorkovnice, hmotnost=21,0 kg Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a je dodávána s olejovou náplní. V souladu s normami VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

26 023,01 Kč*

Podrobnosti

DV173-DC600-2-0,80 kW-32 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,50 kW (provoz S2), otáčky=32 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/94,4 A, 24V/47,2 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=30 mm, otáčky motoru=2 póly, převodový poměr (i)=91,25 Krouticí moment=210 Nm, provozní faktor (fs)=1,0, připojení=upínací šroub, hmotnost=22,0 kg Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a je dodávána s olejovou náplní. V souladu s normami VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

26 023,01 Kč*

Podrobnosti

DV273-DC250-2-0,35 kW-41 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,35 kW (provoz S2), otáčky=41 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/38,5 A, 24V/20,5 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=35 mm, otáčky motoru=2 póly, převodový poměr (i)=73,03 Točivý moment=87 Nm, provozní faktor (fs)=4,0, připojení=svorkovnice, hmotnost=22,0 kg Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a je dodávána s olejovou náplní. V souladu s normami VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

29 124,54 Kč*

Podrobnosti

DV273-DC250-2-0,35 kW-21 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,35 kW (provoz S2), otáčky=21 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/38,5 A, 24V/20,5 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=35 mm, otáčky motoru=2 póly, převodový poměr (i)=137,94 Točivý moment=164 Nm, provozní faktor (fs)=2,7, připojení=svorkovnice, hmotnost=22,0 kg Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a je dodávána s olejovou náplní. V souladu s normami VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

29 124,54 Kč*

Podrobnosti

DV273-DC350-2-0,50 kW-49 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,50 kW (provoz S2), otáčky=49 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/58,8 A, 24V/29,4 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=35 mm, otáčky motoru=2 póly, převodový poměr (i)=44,66 Krouticí moment=94 Nm, provozní faktor (fs)=4,0, připojení=svorkovnice, hmotnost=25,0 kg Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a při dodání obsahuje olejovou náplň. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

31 655,51 Kč*

Podrobnosti

DV273-DC350-2-0,50 kW-21 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,50 kW (provoz S2), otáčky=21 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/58,8 A, 24V/29,4 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=35 mm, otáčky motoru=2 póly, převodový poměr (i)=137,94 Krouticí moment=214 Nm, provozní faktor (fs)=2,1, připojení=svorkovnice, hmotnost=25,0 kg Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a je dodávána s olejovou náplní. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

31 655,51 Kč*

Podrobnosti

DV273-DC600-2-0,80 kW 82 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,80 kW (provoz S2), otáčky=82 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/94,4 A, 24V/47,2 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=35 mm, otáčky motoru=2 póly, převodový poměr (i)=36,38, Točivý moment=84 Nm, provozní faktor (fs)=4,0, připojení=svorkovnice, hmotnost=26,0 kg. Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a při dodání obsahuje olejovou náplň. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

34 398,60 Kč*

Podrobnosti

DV273-DC600-2-0,80 kW-21 ot/min Paralelní hřídelový převodový motor

Paralelní hřídelový převodový motor se stejnosměrným motorem, IP66, výkon=0,80 kW (provoz S2), otáčky=21 ot/min Napětí=12 nebo 24 V DC, třída ochrany=převodovka IP55, motor IP66, spotřeba proudu=12V/94,4 A, 24V/47,2 A, Provozní režim=S2 (krátkodobý provoz), dutá hřídel=35 mm, otáčky motoru=2 póly, převodový poměr (i)=137,94, Točivý moment=317 Nm, provozní faktor (fs)=1,4, připojení=svorkovnice, hmotnost=26,0 kg. Volitelně je k dispozici externí regulace otáček. Převodovku lze provozovat v obou směrech otáčení a při dodání obsahuje olejovou náplň. V souladu s VDE 0105 a IEC 364 jsou všechny práce na elektrickém Elektrickém pohonu smí provádět pouze kvalifikovaný personál. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Při objednávce zvolte požadovanou montážní polohu a provedení!

34 398,60 Kč*

Podrobnosti

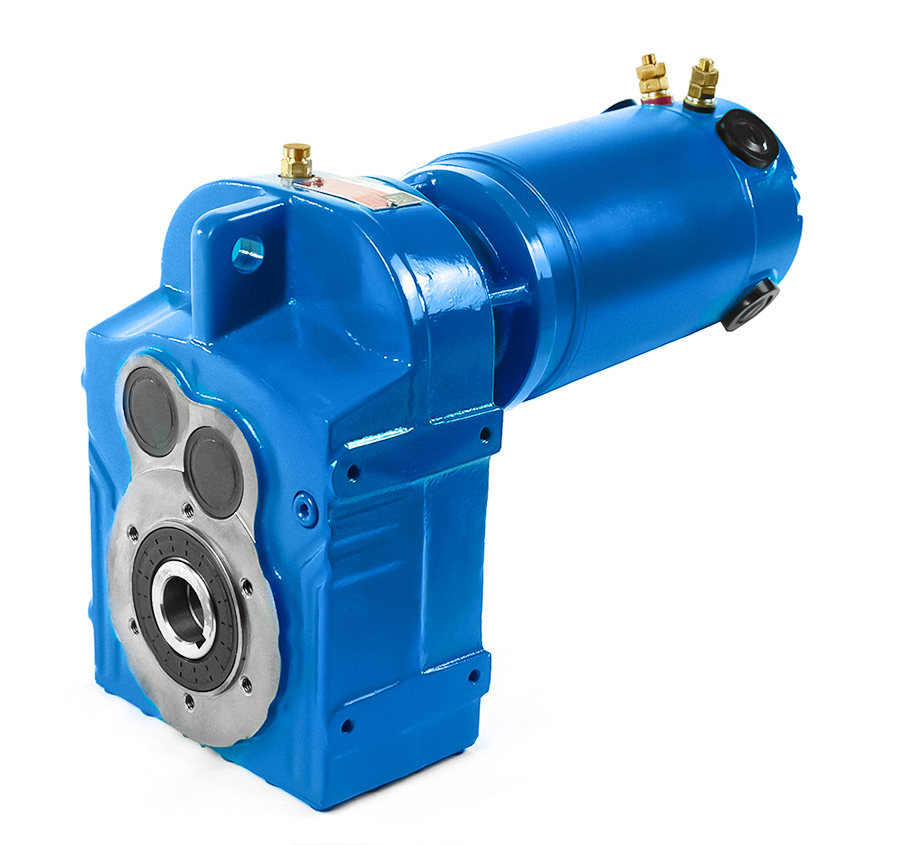

Paralelní hřídelové převodovky se stejnosměrnými motory

Paralelní hřídelové převodovky se stejnosměrnými motory jsou k dispozici v různých rychlostech, tj. od 0,1 ot/min do 350 ot/min (otáček za minutu). Často jsou zapotřebí převodovky se stejnosměrnými motory s paralelním hřídelem s individuálními požadavky. Zde jsme pro vás ideálním partnerem, protože díky desítkám let zkušeností a vlastní finální montáži dokážeme mnohé realizovat.

Provedení na míru

Můžeme nabídnout širokou škálu převodovek se stejnosměrnými motory, včetně hřídelových převodovek se stejnosměrnými brzdovými motory, speciálních hřídelí, různých montážních poloh, hřídelových převodovek s integrovanou samočinnou ventilací, se svorkovnicemi i bez nich a mnoho dalšího. Většinu našich převodovek lze také kombinovat se stejnosměrným motorem. Patří mezi ně např. Šroubové převodovky, šnekové převodovky, kuželové převodovky, převodovky s paralelním hřídelem a planetové převodovky. Stejnosměrné pohony jsou k dispozici až do výkonu 7,5 kW ve 2 - 4 nebo 6pólovém provedení.

Stejnosměrný šnekový motor

Stejnosměrný motor s kuželočelní převodovkou

Stejnosměrný motor se šikmou převodovkou

Stejnosměrný motor s paralelní hřídelí

Řízení stejnosměrného motoru

Naše stejnosměrné motory lze také plynule řídit až do 40 A pomocí řídicí jednotky PLN prostřednictvím potenciometru. Lze také nastavit dobu zrychlení a zpomalení.
Tato volitelná řídicí jednotka je k dispozici ve třech výkonových variantách a lze ji dodat také v ovládací skříňce.

Provozní režimy stejnosměrných motorů

Vzhledem k tomu, že stejnosměrné motory v mnoha aplikacích běží pouze krátkou dobu, je provozní režim často v S2. Zde je stručný přehled běžných provozních režimů elektromotorů: trvalý provoz S1, krátkodobý provoz S2, přerušovaný provoz S3 (bez rozběhu, bez brzdění), přerušovaný provoz S4 (s rozběhem, bez brzdění), přerušovaný provoz S5 (s rozběhem, s brzděním), trvalý provoz S6 (s přerušovanou zátěží), reverzní provoz S7, trvalý provoz (s proměnnými otáčkami).
