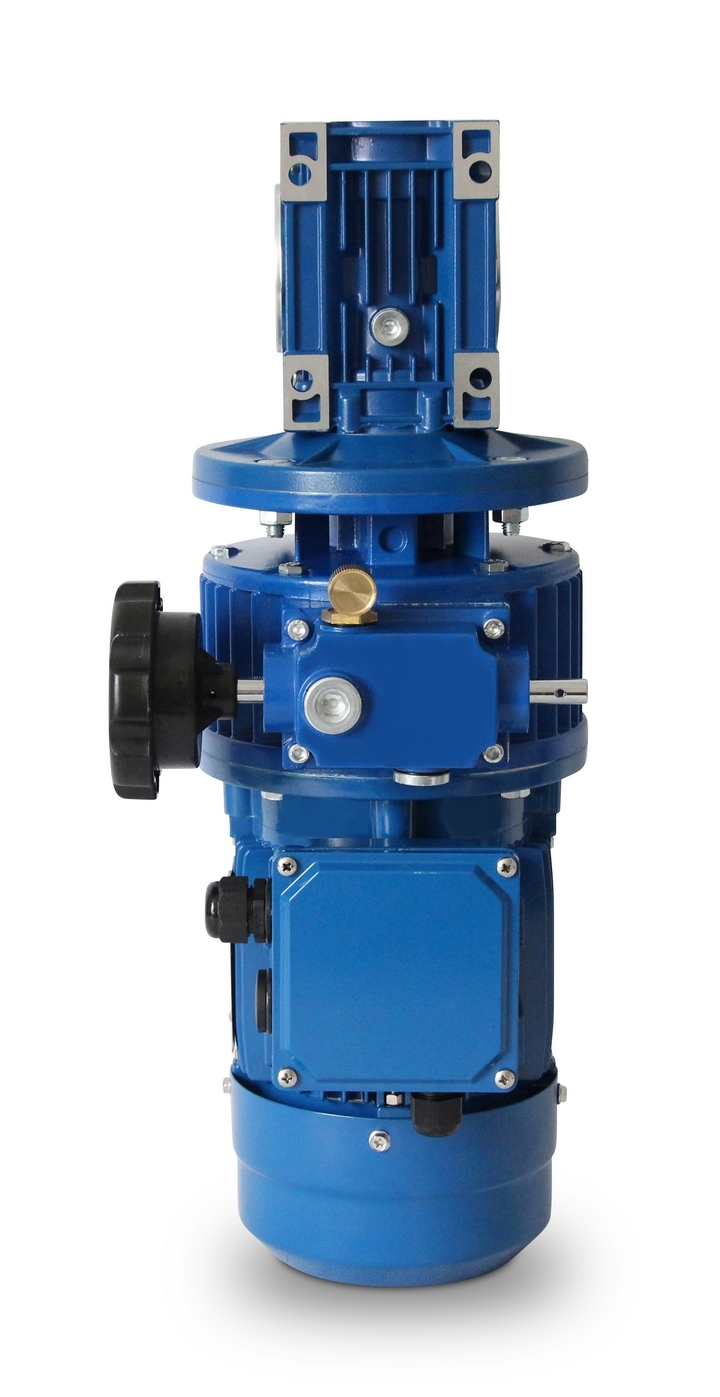

CMRV110+V30 100L- 4- 2,2 kW- 13,5-66,5 ot/min šnekový motor s proměnlivými otáčkami
Ke stažení na
Informace o výrobku "CMRV110+V30 100L- 4- 2,2 kW- 13,5-66,5 ot/min šnekový motor s proměnlivými otáčkami"
Šnekový motor s proměnnými otáčkami, výkon=2,2 kW, otáčky=13,5 - 66,5 ot/min,
Napětí=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (±5 % podle VDE 0530),
Stupeň krytí=IP55, třída izolace=F (155 °C), provozní režim=S1, pracovní cyklus=S1- 100 %, celková délka=cca 835 mm,
Dutá hřídel=42 mm, otáčky motoru=4 póly, převodový poměr se seřizovací jednotkou (i)=21 - 105
Převodový poměr pouze šnekové převodovky (i)=15, točivý moment=228 Nm - 418 Nm, provozní faktor (f.s.)=1,
svorkovnice=horní (otočná), hmotnost=22 kg, barva=RAL 5010 (hořcově modrá),
teplotní čidlo=3 x PTC termistor, skříň převodovky=hliník, kuličkové ložisko=SKF, C&U nebo ekvivalent,
Chlazení=axiální ventilátor (plast). Z technických důvodů by se šnekový motor neměl provozovat
z technických důvodů neprovozovat s frekvenčním měničem. Pohon odpovídá normě IEC 60034-30:2008,
je vhodný pro oba směry otáčení a při dodání obsahuje olejovou náplň. Otevřené duté hřídele musí být uzavřeny pomocí
krycího víčka. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál.
Jak je u převodovek s proměnnými otáčkami obvyklé, regulace otáček otáčením ručního kola je přípustná pouze za provozu!
Změna otáček v klidovém stavu může vést k poškození plynulé regulační jednotky.
Všechny fotografie výrobků jsou nezávazné příklady!
| Průměr hřídele: | 42 mm |
|---|---|
| Rozsah kontroly: | přibližně 13,5 až 66,5 otáček za minutu |
| Série: | Řada CMRV |
| Výkon: | 2,2 kW |
| Průměr hřídele: | 42 mm |
|---|---|
| Rozsah kontroly: | přibližně 13,5 až 66,5 otáček za minutu |
| Série: | Řada CMRV |
| Výkon: | 2,2 kW |
