Středněnapěťový motor 315X1-2-185 kW-2pol-B3

Středněnapěťový motor, výkon=185 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,1 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=65 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1740 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro oboustranné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

414 432,95 Kč*

Podrobnosti

Středněnapěťový motor 315X2-2-200 kW-2pol-B3

Středněnapěťový motor, výkon=200 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,3 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=65 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1800 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro obousměrné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

442 583,75 Kč*

Podrobnosti

Středněnapěťový motor 315X3-2-220 kW-2pol-B3

Středněnapěťový motor, výkon=220 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,4 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=65 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1860 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro oboustranné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

464 564,44 Kč*

Podrobnosti

Středněnapěťový motor 315X4-2-250 kW-2pol-B3

Středněnapěťový motor, výkon=250 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,4 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=65 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1930 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro oboustranné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

478 260,45 Kč*

Podrobnosti

Středněnapěťový motor 315X1-4-185 kW-4pol-B3

Středněnapěťový motor, výkon=185 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,3 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=80 x 170 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1750 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

504 784,51 Kč*

Podrobnosti

Středněnapěťový motor 315X5-2-280 kW-2pol-B3

Středněnapěťový motor, výkon=280 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,4 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=65 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2000 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro oboustranné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

519 587,71 Kč*

Podrobnosti

Středněnapěťový motor 315X2-4-200 kW-4pol-B3

Středněnapěťový motor, výkon=200 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,3 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=80 x 170 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1800 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

524 802,83 Kč*

Podrobnosti

Středněnapěťový motor 315X3-4-220 kW-4pol-B3

Středněnapěťový motor, výkon=220 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,5 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=80 x 170 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1870 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

546 371,67 Kč*

Podrobnosti

Středněnapěťový motor 315X1-6-185 kW-6pol-B3

Středněnapěťový motor, výkon=185 kW, otáčky=1000 ot/min, provedení=B3 Napětí=6 kV, účinnost=93,3 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=80 x 170 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2050 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

553 512,02 Kč*

Podrobnosti

Středněnapěťový motor 315X2-6-200 kW-6pol-B3

Středněnapěťový motor, výkon=200 kW, otáčky=1000 ot/min, provedení=B3 Napětí=6 kV, účinnost=93,4 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=80 x 170 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2120 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

576 385,99 Kč*

Podrobnosti

Středněnapěťový motor 355X3-2-315 kW-2pol-B3- 10kV

Středněnapěťový motor, výkon=315 kW, otáčky=3000 ot/min, provedení=B3 Napětí=10 kV, účinnost=94,2 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=75 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2440 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro obousměrné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

579 211,40 Kč*

Podrobnosti

Středněnapěťový motor 315X4-4-250 kW-4pol-B3

Středněnapěťový motor, výkon=250 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,5 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=80 x 170 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=1940 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

580 863,47 Kč*

Podrobnosti

Středněnapěťový motor 355X1-2-315 kW-2pol-B3

Středněnapěťový motor, výkon=315 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,6 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=75 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2240 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro oboustranné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

595 309,17 Kč*

Podrobnosti

Středněnapěťový motor 315X5-4-280 kW-4pol-B3

Středněnapěťový motor, výkon=280 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,5 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=80 x 170 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2085 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

609 022,88 Kč*

Podrobnosti

Středněnapěťový motor 355X4-2-355 kW-2pol-B3- 10kV

Středněnapěťový motor, výkon=355 kW, otáčky=3000 ot/min, provedení=B3 Napětí=10 kV, účinnost=94,4 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=75 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2600 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro oboustranné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

613 230,38 Kč*

Podrobnosti

Středněnapěťový motor 355X2-2-355 kW-2pol-B3

Středněnapěťový motor, výkon=355 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,7 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=75 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2340 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro oboustranné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

631 027,42 Kč*

Podrobnosti

Středněnapěťový motor 355X3-2-400 kW-2pol-B3

Středněnapěťový motor, výkon=400 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,7 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=75 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2440 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro obousměrné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

668 889,25 Kč*

Podrobnosti

Středněnapěťový motor 355X1-4-315 kW-4pol-B3

Středněnapěťový motor, výkon=315 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,6 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=100 x 210 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2380 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

681 476,83 Kč*

Podrobnosti

Středněnapěťový motor 355X4-2-450 kW-2pol-B3

Středněnapěťový motor, výkon=450 kW, otáčky=3000 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,8 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=75 x 140 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2550 kg, provozní režim=S1- 100% ED. dvoupólové motory nejsou vhodné pro obousměrné otáčení a lze je provozovat pouze se spojkou. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

709 022,03 Kč*

Podrobnosti

Středněnapěťový motor 355X1-6-250 kW-6pol-B3

Středněnapěťový motor, výkon=250 kW, otáčky=1000 ot/min, provedení=B3 Napětí=6 kV, účinnost=93,6 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=100 x 210 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2600 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

720 424,71 Kč*

Podrobnosti

Středněnapěťový motor 355X2-4-355 kW-4pol-B3

Středněnapěťový motor, výkon=355 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,7 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=100 x 210 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2490 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

722 365,20 Kč*

Podrobnosti

Středněnapěťový motor 355X3-4-315 kW-4pol-B3- 10kV

Středněnapěťový motor, výkon=315 kW, otáčky=1500 ot/min, provedení=B3 Napětí=10 kV, účinnost=94,2 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=100 x 210 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2620 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

725 003,74 Kč*

Podrobnosti

Středněnapěťový motor 355X2-6-280 kW-6pol-B3

Středněnapěťový motor, výkon=280 kW, otáčky=1000 ot/min, provedení=B3 Napětí=6 kV, účinnost=93,8 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=100 x 210 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2720 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

763 650,42 Kč*

Podrobnosti

Středněnapěťový motor 355X3-4-400 kW-4pol-B3

Středněnapěťový motor, výkon=400 kW, otáčky=1500 ot/min, provedení=B3 Napětí=6 kV, účinnost=94,9 %, barva=RAL 5010 (hořcově modrá), stupeň krytí=IP54, hřídel=100 x 210 mm, Teplotní čidlo=3 x PTC termistory, hmotnost=2620 kg, provozní režim=S1- 100% ED. V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaní pracovníci Kvalifikovaným personálem. V případě úprav nebo speciálních provedení nám prosím zašlete poptávku. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

765 707,45 Kč*

Podrobnosti

1
2
3
4

Vysoce kvalitní středněnapěťové motory

Tyto velké průmyslové motory jsou k dispozici až do výkonu 40 000 kW a jsou provozovány na střední napětí. Zpravidla Jedná se obvykle o motory na zakázku, které jsou vyráběny podle specifikací zákazníka. Počet pólových párů je mezi 2 a 20 póly. Stupeň krytí je k dispozici v rozmezí IP23, IP55 až IP65.

Středněnapěťový motor se vzduchovým chlazením

Středněnapěťové motory - typy chlazení

IC 411, chlazené žebrováním
IC 611, s výměníkem tepla vzduch-vzduch
IC 81W, s výměníkem tepla vzduch-voda
IC 01, s průchozí ventilací

Rotor s kluzným kroužkem - Středněnapěťový motor

Běžná jmenovitá napětí

50 Hz: 2000V / 3000V / 3300V / 5000V / 5500V / 6000V / 6300V / 6600V / 10000V / 10500V / 11000V

60 Hz: 4160 V / 13800 V. Přípustná tolerance napětí je ±5 %. Zvláštní napětí a tolerance napětí jsou k dispozici na vyžádání.

Středněnapěťový motor, trubkové chlazení

Středněnapěťový motor s trubkovým chlazením

Testy

Následující volitelné zkoušky motoru se provádějí ve výrobním závodě:
Vysokonapěťová zkouška, kontrola směru otáčení, měření odporu vinutí, zkouška izolačního odporu, Zkouška naprázdno, zkratová zkouška, měření intenzity vibrací, měření napětí na hřídeli, kontrola funkčnosti příslušenství, měření hluku, vizuální kontrola a dokumentace. V případě potřeby zkouška plného zatížení, Je možné provést zkoušku zahřívání, zkoušku rázovými impulsy a měření činitele rozptylu.

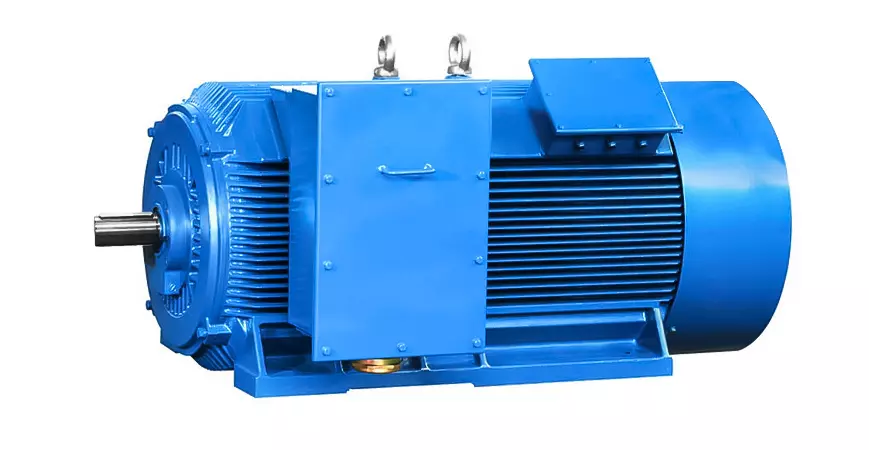

Žebry chlazený středněnapěťový motor se svorkovnicí na horní straně

Středněnapěťový motor chlazený žebry se svorkovnicí na horní straně

Ochrana motoru / monitorování

Vysoce kvalitní středonapěťové motory mohou být dodávány s monitorováním teploty vinutí a ložisek např. 6 x odporový teploměr Pt100 ve statorovém vinutí a 2 x Pt100 v ložisku Odporové teploměry v ložiskách na straně A + B. Připojovací svorky teploměrůjsou navrženy v samostatné svorkovnici. Kromě toho je k dispozici široká škála dalších Snímačů je k dispozici na vyžádání. Většina motorů je dodávána s klidovým topením.
