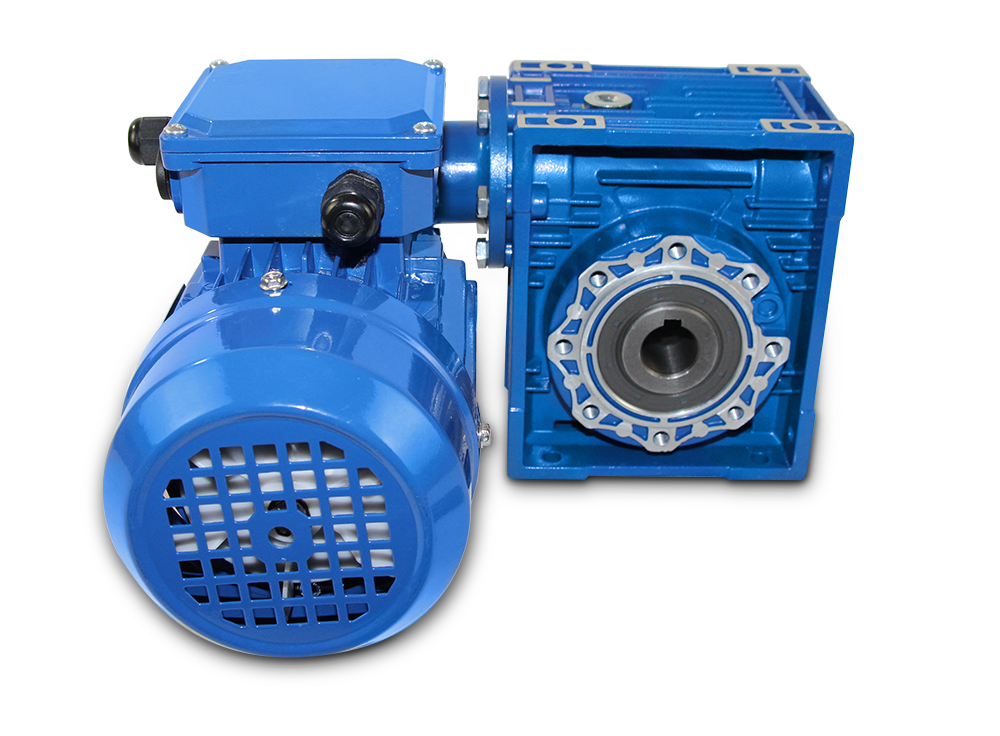

CMRV075/040-561-4 - 0,06 kW - 0,47 ot/min - šnekový převodový motor
Ke stažení na
- JS- CMRV- Doppel-Schneckengetriebe- Maßzeichnung / Data sheet
- JS- Elektromotor- MS2 561- Datenblatt / Data sheet
- JS- CMRV-Serie- Katalog / Catalog
- JS- CMRV-Serie- Betriebsanleitung
- JS- CMRV-Serie Operating instructions
- JS- Elektromotoren- Betriebsanleitung
- JS- Electric motors- Operation instructions
Informace o výrobku "CMRV075/040-561-4 - 0,06 kW - 0,47 ot/min - šnekový převodový motor"
Dvojitá šneková převodovka, výkon=0,06 kW, otáčky=0,47 ot/min
Napětí=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (±5 % podle VDE 0530),
Stupeň krytí=IP55, třída izolace=F (155 °C), provozní režim=S1, pracovní cyklus=S1- 100 %,
Dutá hřídel=28 mm, otáčky motoru=4 póly, převodový poměr (i)=3000, točivý moment=377 Nm,
Provozní faktor (f.s.)=0,8, svorkovnice=horní (otočná), hmotnost=16,43 kg. Barva=RAL 5010 (hořcově modrá),
Snímač teploty=3 x PTC termistory, skříň převodovky=hliník, kuličkové ložisko=SKF, C&U nebo ekvivalent,
Chlazení=axiální ventilátor (plast). Motor se šnekovou převodovkou je vhodný pro provoz s frekvenčním měničem a splňuje požadavky na
motor s převodovkou lze provozovat v obou směrech otáčení a je dodáván s olejovou náplní
olejová náplň při dodání. Otevřené duté hřídele musí být utěsněny krycími víčky.
V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál.
Od velikosti převodovky 110 musí být také specifikována montážní poloha. Všechny fotografie výrobků jsou nezávazné příklady!
| Design: | Dvojitá šneková převodovka |
|---|---|
| Průměr hřídele: | 28 mm |
| Rychlost: | < 1 otáček za minutu |
| Série: | Řada CMRV |
| Točivý moment: | 301 až 400 Nm |
| Výkon: | 0,06 kW |
| Design: | Dvojitá šneková převodovka |
|---|---|
| Průměr hřídele: | 28 mm |
| Rychlost: | < 1 otáček za minutu |
| Série: | Řada CMRV |
| Točivý moment: | 301 až 400 Nm |
| Výkon: | 0,06 kW |
