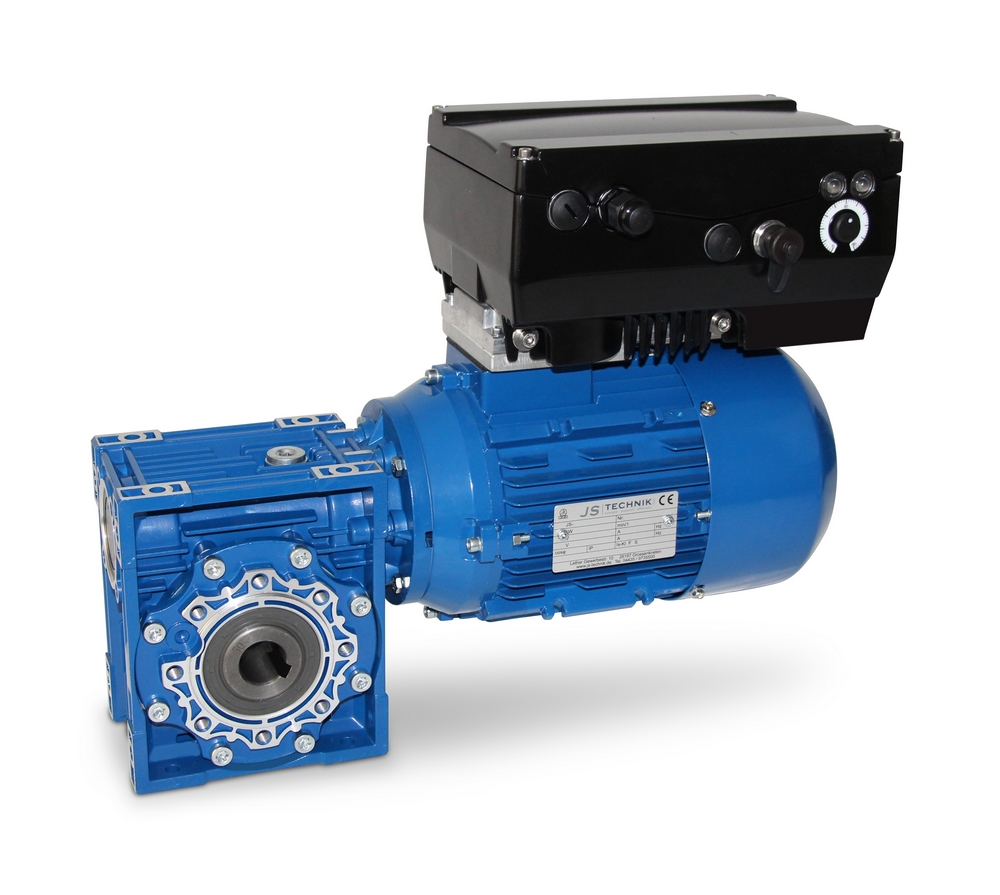

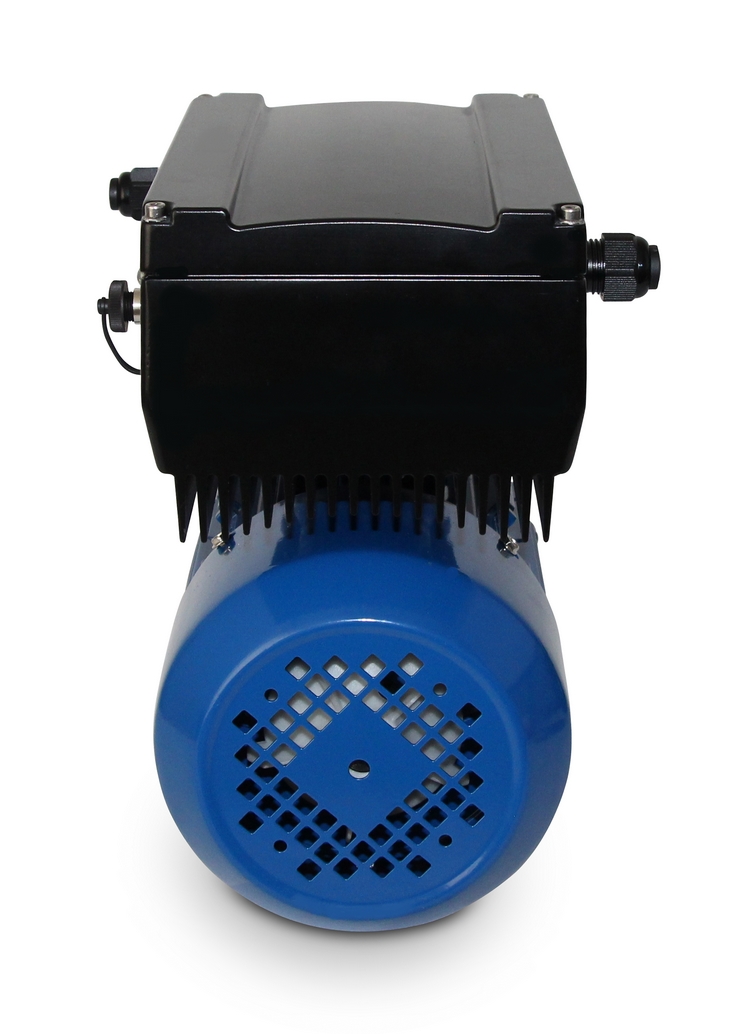

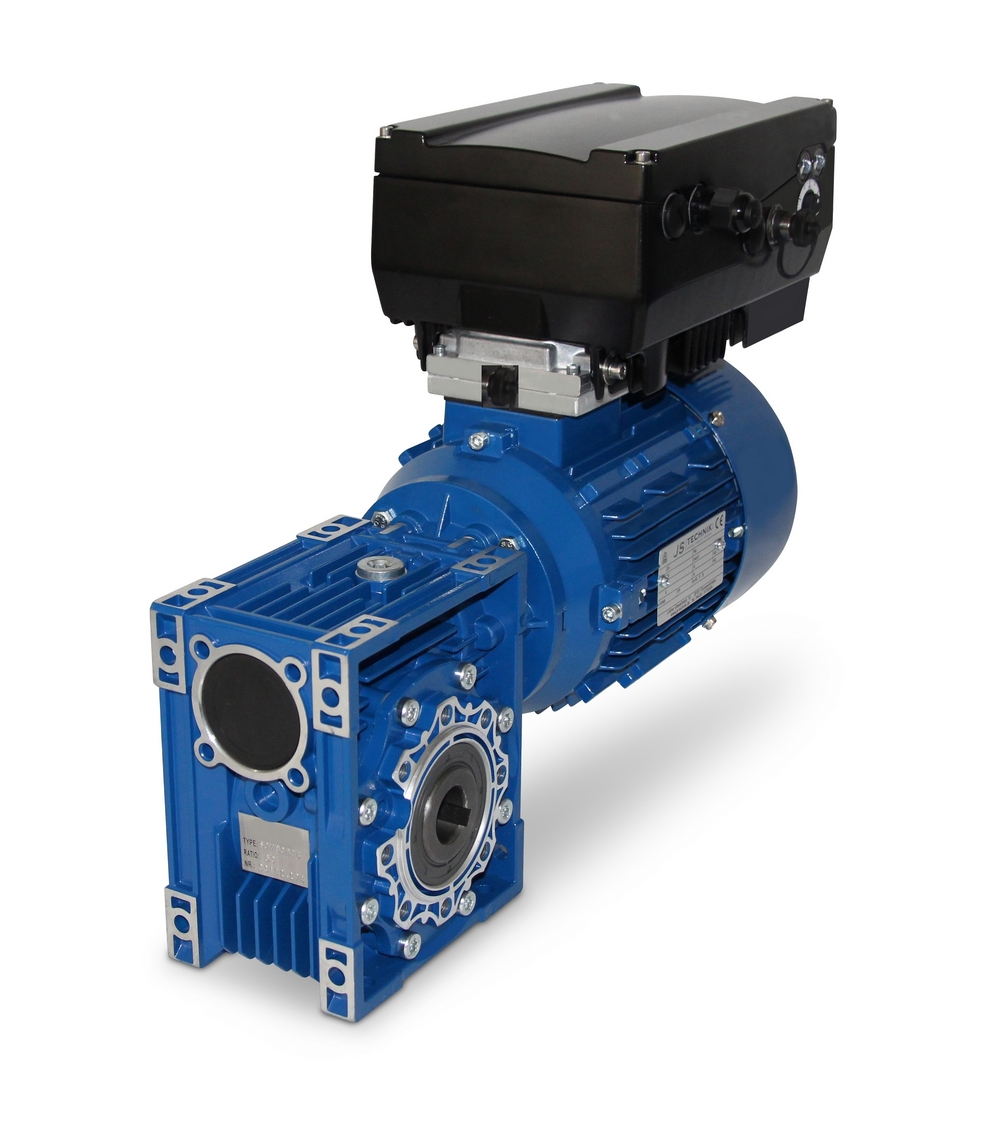

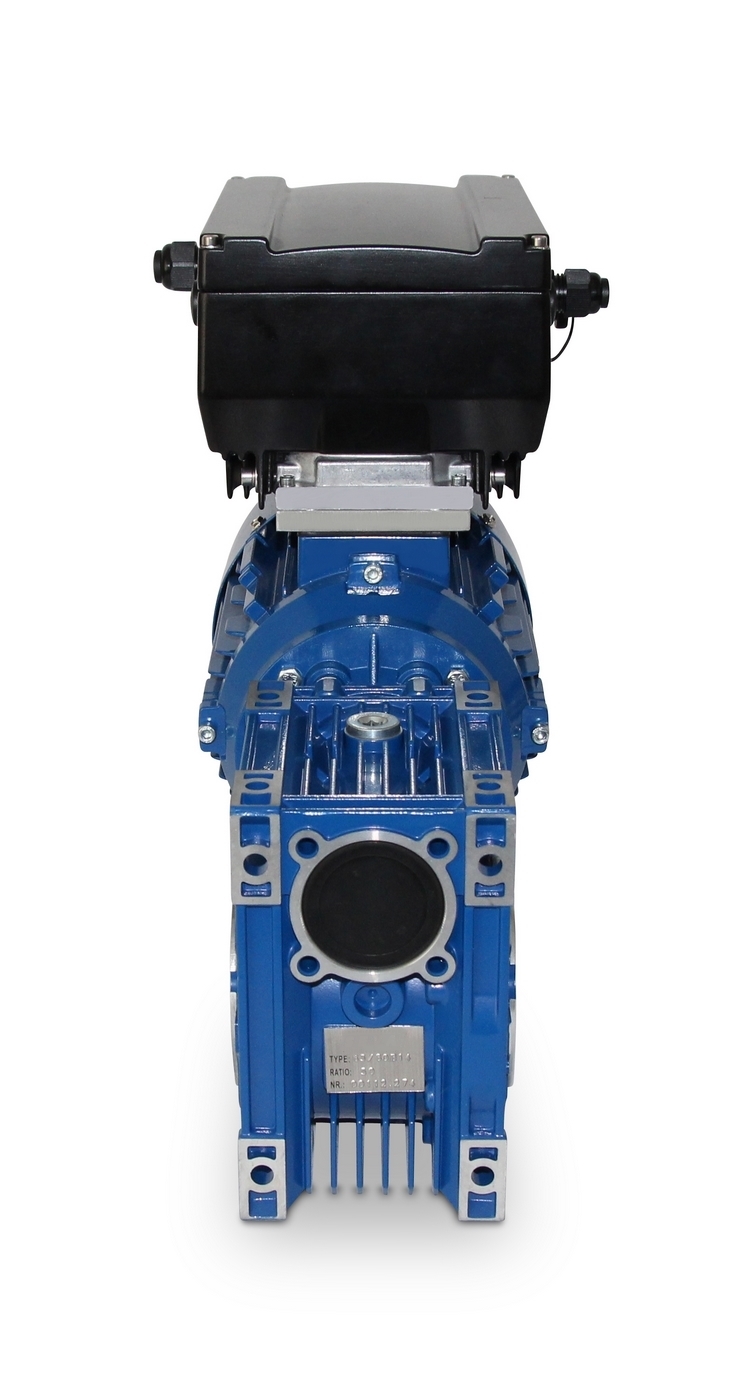

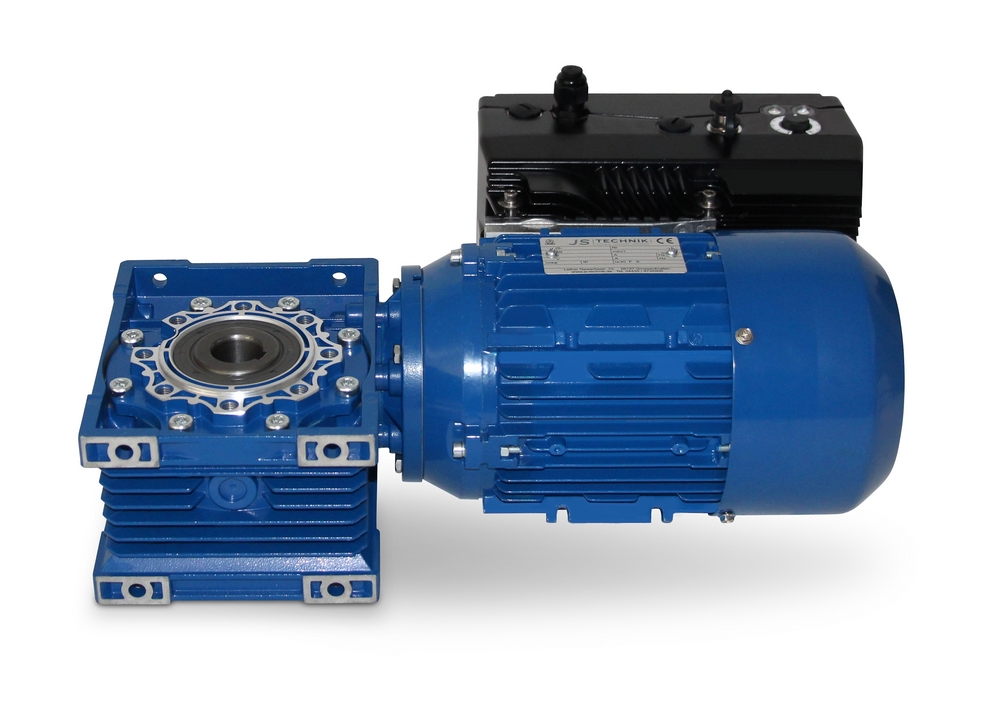

CMRV150 100L1-4 - 2,2 kW - 2 až 16 otáček za minutu - šneková převodovka s motorem s frekvenčním měničem ED400

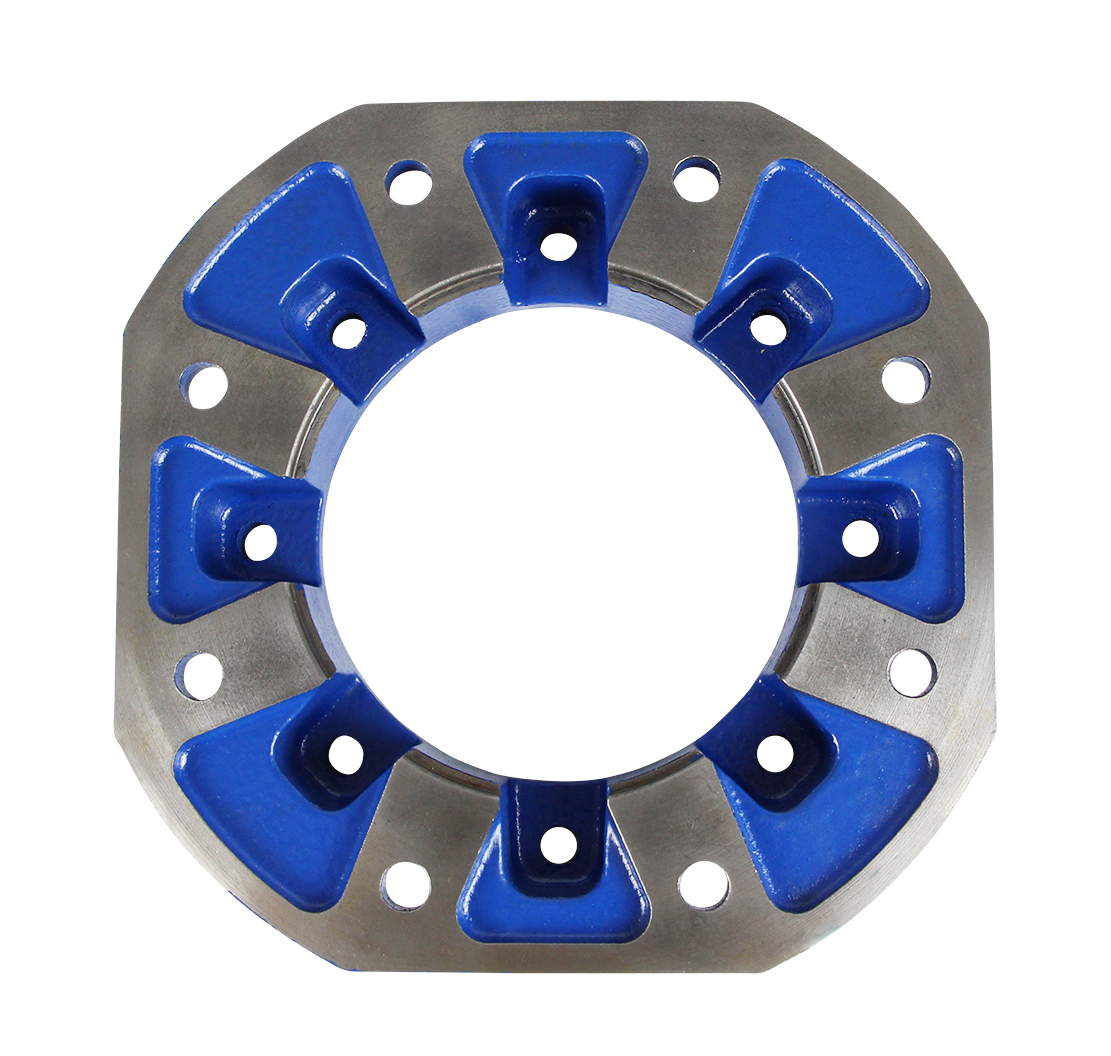

Montážní poloha převodových motorů řady E a CMRV
Montážní poloha převodových motorů řady E a CMRV

59 363,20 Kč*

Ceny včetně DPH a nákladů na dopravu

Číslo výrobku: C150000510101000K201T2
custom_versand Článek + obal
custom_hinweis Přeprava na paletě
Vrácení zboží je vyloučeno!

Informace o výrobku "CMRV150 100L1-4 - 2,2 kW - 2 až 16 otáček za minutu - šneková převodovka s motorem s frekvenčním měničem ED400"

Šneková převodovka + motor s frekvenčním měničem ED400, výkon=2,2 KW, otáčky=2 až 16 ot/min

Stupeň krytí=IP55, třída izolace=F (155 °C), provozní režim=S1, pracovní cyklus=S1- 100 %,
dutá hřídel=50 mm, montážní poloha M1-M6, otáčky motoru=4 póly, převodový poměr (i)=100 , točivý moment=960 Nm,
provozní faktor (f.s.)=1 . Svorkovnice=horní (otočná), hmotnost=109 kg , barva=RAL 5010 (hořcově modrá),
teplotní čidlo=3 x PTC termistor, kryt=šedá litina, kuličkové ložisko=SKF, C&U nebo ekvivalent,

Při objednávce zvolte požadovanou montážní polohu!

Frekvenční měnič
Výkon=2,2 KW, velikost=B, vstupní napětí=3 x 400 V +10 % (třífázové), vstupní frekvence=50/60 Hz,
výstupní frekvence=0- 400 Hz, EMC filtr=C2, stupeň krytí=IP65, rozměry=270 mm x 189 mm x 140 mm,
síťový proud (vstup)=4,6 A. Ideální rozsah regulace=5- 60 Hz, s konstantním jmenovitým točivým momentem, pod 30 Hz
je pro chlazení nutný externí ventilátor.

Informace o výrobku
Měnič frekvence nabízí možnost stát se "sběrnicově kompatibilním" pomocí sběrnicových modulů.
S moduly CANopen, EtherCAT, Modbus (již součástí dodávky), Profibus, Profinet a Sercos nabízí měnič EASYdrive
kompatibilitu s téměř všemi běžnými řídicími prostředími. Zákazník si může zvolit příslušný sběrnicový systém
a dokonale tak integrovat pohon EASYdrive do řídicího prostředí své aplikace.
Požadovanou volitelnou variantu řízení je třeba specifikovat při objednávce.
Řídicí jednotky pohonů EASYdrive jsou certifikovány CE, UL a CSA. Řídicí jednotka EASYdrive splňuje třídu EMC C2 (pro třífázové síťové napájení) nebo C1 (pro jednofázové síťové napájení) bez externích filtračních opatření
.

! Možný výběr variant !

Elektromotor + frekvenční měnič

Výběr výrobku
Při výběru frekvenčního měniče mějte na paměti, že existují 3 varianty. První je standardní verze přístroje
, druhá je přístroj s membránovou klávesnicí a třetí je přístroj s řídicí jednotkou MMI.

Zde vyobrazený měnič frekvence ve "standardní verzi" je plně použitelný a obsahuje na boku vestavěný potenciometr
, ale k ovládání vyžaduje odpovídající řídicí jednotku.
K tomuto účelu je třeba objednat jednu z následujících možností::
- Externí ovládací/programovací jednotka (MMI s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth

Varianta "měnič frekvence s membránovou klávesnicí" obsahuje vestavěný potenciometr a nabízí možnost přímého ovládání měniče frekvence
, např. start/stop, provoz vlevo/vpravo atd.
Pro parametrizaci je nutné objednat také jednu z následujících variant::
- Externí ovládací/programovací zařízení (MMI s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth

Varianta "měnič frekvence s ovládací jednotkou MMI" nevyžaduje volitelnou ovládací jednotku,
a displej je rovněž součástí krytu přístroje. Uvedené volitelné příslušenství lze v případě potřeby použít.



Důležité poznámky
Tento měnič je zakázkový výrobek. Storno nebo odstoupení od koupě je vyloučeno!
Všechny produktové fotografie jsou nezávazné příklady! Technické změny jsou vyhrazeny.

Napětí: 400 V
Průměr hřídele: 50 mm
Rozsah kontroly: přibližně 2 až 20 otáček za minutu
Série: EASYdrive ED400 0,55 kW - 22,0 kW
Točivý moment: 501 až 1000 Nm
Výkon: 2,2 kW
Vlastnosti "CMRV150 100L1-4 - 2,2 kW - 2 až 16 otáček za minutu - šneková převodovka s motorem s frekvenčním měničem ED400"
Napětí: 400 V
Průměr hřídele: 50 mm
Rozsah kontroly: přibližně 2 až 20 otáček za minutu
Série: EASYdrive ED400 0,55 kW - 22,0 kW
Točivý moment: 501 až 1000 Nm
Výkon: 2,2 kW
