Frekvenční měnič motorem ED230-0018-alpha-4

12 305,63 Kč*

Ceny včetně DPH a nákladů na dopravu

Doba dodání Na vyžádání

Provedení

Rozsah kontroly

Číslo výrobku: 2Y25031103K001M

custom_versand Článek + obal

custom_hinweis Přeprava na paletě

Vrácení zboží je vyloučeno!

Ke stažení na

Informace o výrobku "Frekvenční měnič motorem ED230-0018-alpha-4"

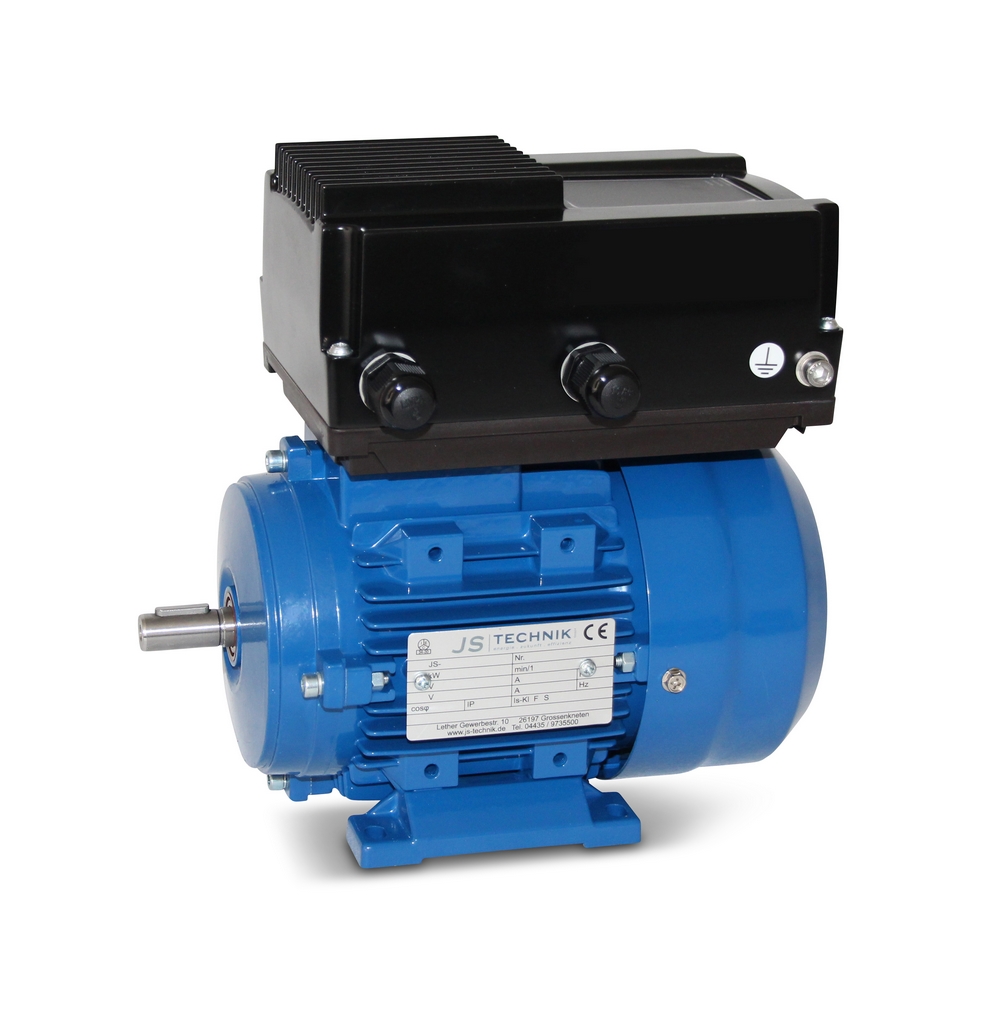

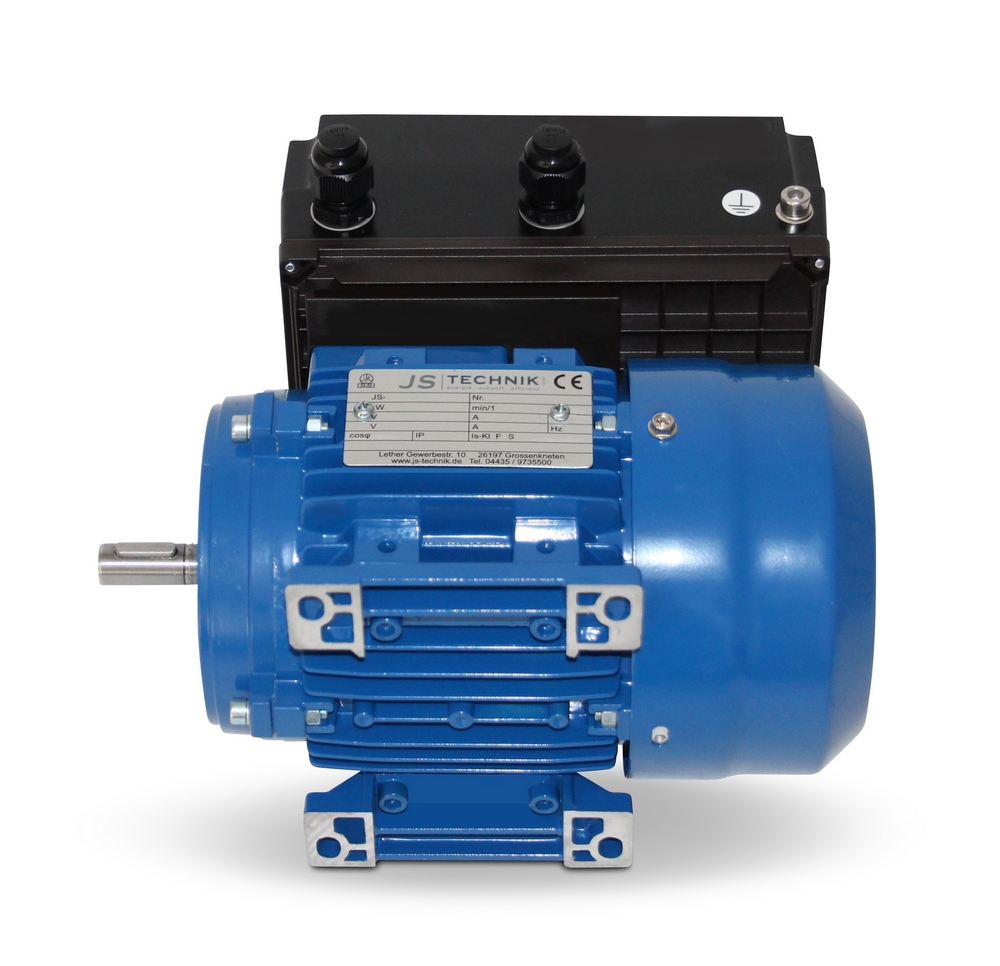

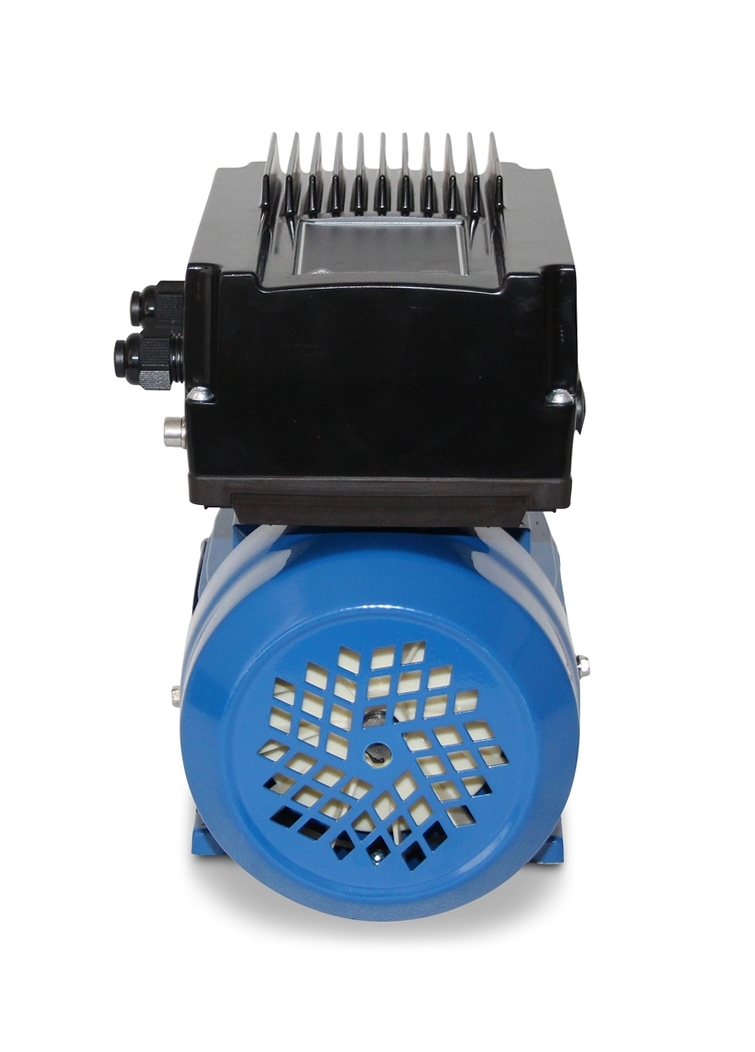

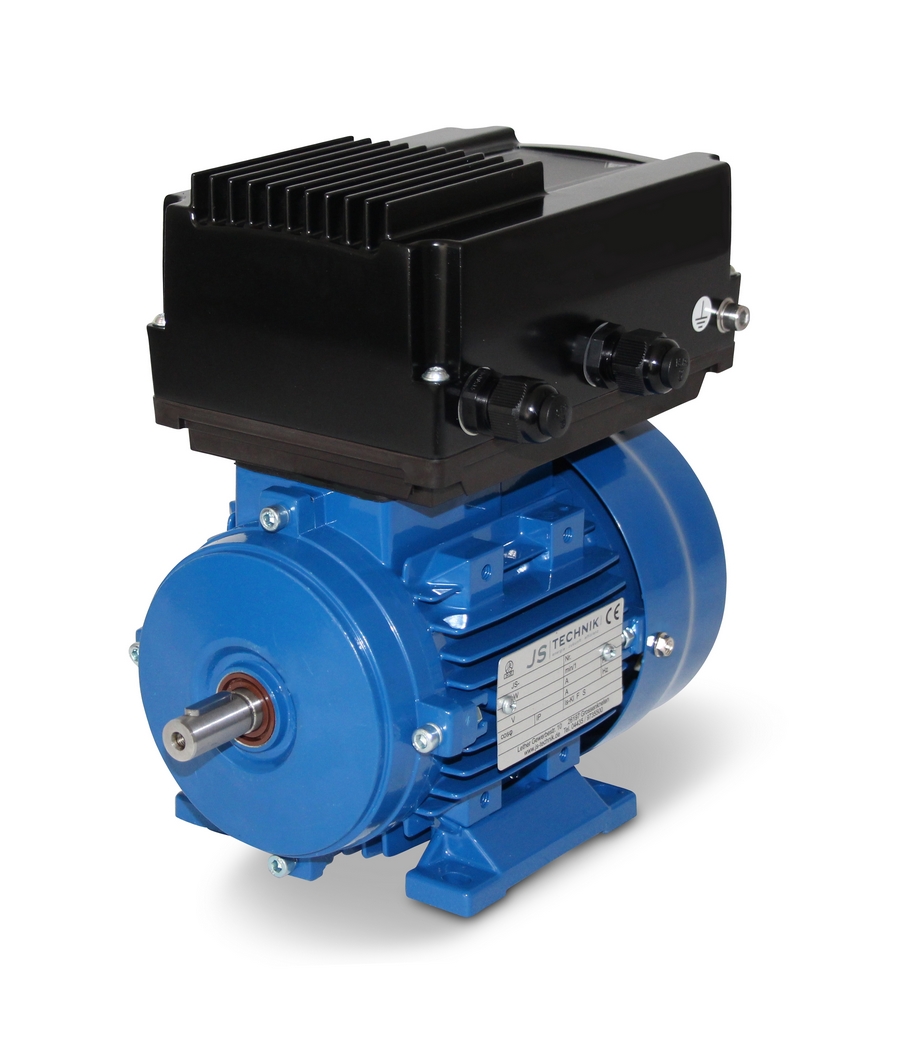

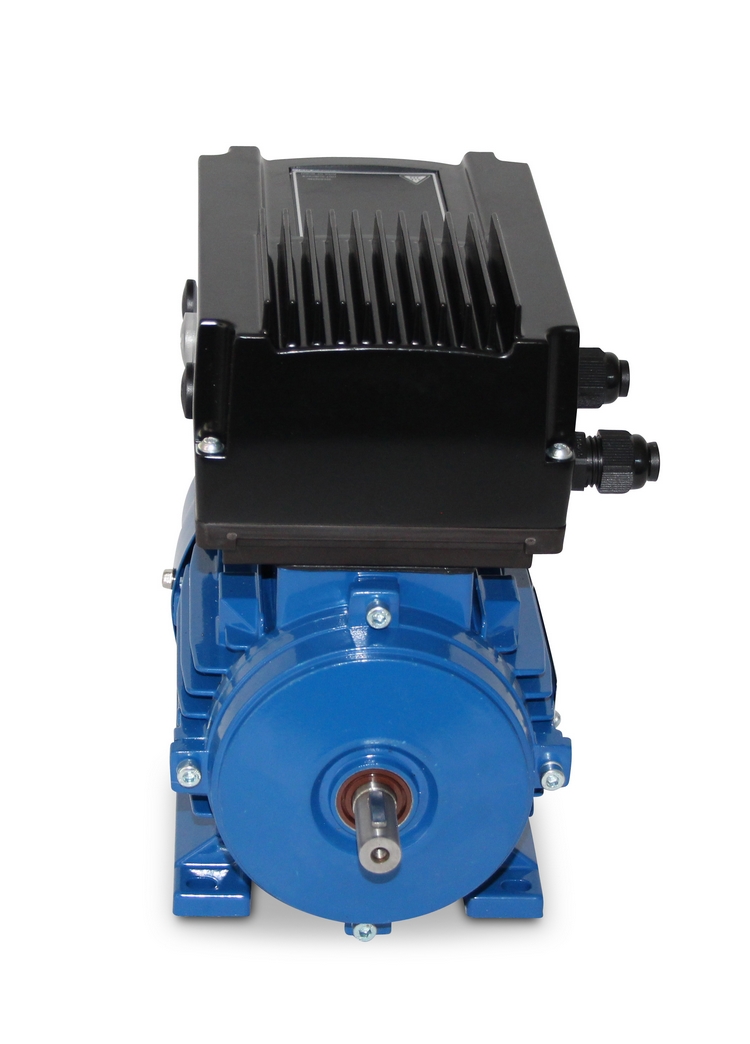

Frekvenční měnič, 1x třífázový motor 230V EASYdrive alpha 0,18 kW

Třífázový motor
Výkon=0,18 kW, otáčky=4 póly, hřídel=11 x 30 mm, celková hmotnost=5,5 kg,
provedení=B3, vstupní napětí=1 x 230 V - 50 Hz, 3 x 265 V - 60 Hz (± 5 % podle VDE 0530),
frekvence=50/60 Hertz, Barva=RAL 5010 (hořcově modrá), stupeň krytí=IP55,
teplotní čidlo=3 x PTC termistory, umístění svorkovnice=nahoře, kryt=tlakový hliníkový odlitek,
třída izolace=F (155 °C), kuličkové ložisko=SKF, C&U, o. ekvivalent, chlazení=axiální ventilátor (plast),

Frekvenční měnič
Výkon=0,25 kW, velikost=alfa, vstupní napětí=1 x 230 V +10 % (jednofázové), vstupní frekvence=50/60 Hz,
výstupní frekvence=0- 400 Hz, filtr EMC=C2, třída krytí=IP65, rozměry=187 mm x 126 mm x 70 mm,
síťový proud (vstupní)=4,5 A. Ideální rozsah regulace=5- 60 Hz, s konstantním jmenovitým točivým momentem, pod 30 Hz
je pro chlazení nutný externí ventilátor.

Informace o výrobku
Měnič frekvence nabízí možnost stát se "sběrnicově kompatibilním" pomocí modulů průmyslové sběrnice.
S Modbusem (již součástí dodávky) a CANopenem nabízí EASYdrive alpha kompatibilitu s řídicími prostředími.
Požadovanou volitelnou variantu řízení je třeba specifikovat při objednávce.
Řídicí jednotky pohonů EASYdrive alpha jsou certifikovány CE, UL a CSA. Řídicí jednotky EASYdrive alpha splňují třídu
EMC C2 (pro jednofázové síťové napájení) bez externích opatření
filtru.

Možný výběr variant!

Výběr výrobku
Při výběru měniče frekvence mějte na paměti, že existují 2 varianty. První je standardní verze přístroje
a druhá je přístroj s membránovou klávesnicí. V obou verzích lze volitelně objednat potenciometr

Zde vyobrazený "měnič frekvence ve standardní verzi" je plně použitelný.
K ovládání však vyžaduje odpovídající ovládací panel.
K tomuto účelu je třeba objednat jednu z následujících možností:
- Externí řídicí jednotka (MMI, s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth

Varianta "frekvenční měnič s membránovou klávesnicí" nabízí možnost přímého ovládání frekvenčního měniče,
např. start-stop, provoz vlevo-vpravo atd.
Pro parametrizaci je třeba objednat také jednu z následujících variant:
- Externí ovládací zařízení (MMI, s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth

Důležité poznámky
Tento pohon je zakázkový výrobek. Storno nebo odstoupení od koupě je vyloučeno!
Všechny produktové fotografie jsou nezávazné příklady! Technické změny vyhrazeny. 0,18kW elektromotor s frekvenčním měničem, plynulá regulace!

Design:	B3
Napětí:	1 x 230 V
Průměr hřídele:	11 mm
Rozsah kontroly:	přibližně 140 až 1630 otáček za minutu
Série:	EASYdrive Alpha 0,18 kW - 0,75 kW
Výkon:	0,18 kW

Vlastnosti "Frekvenční měnič motorem ED230-0018-alpha-4"

Design:	B3
Napětí:	1 x 230 V
Průměr hřídele:	11 mm
Rozsah kontroly:	přibližně 140 až 1630 otáček za minutu
Série:	EASYdrive Alpha 0,18 kW - 0,75 kW
Výkon:	0,18 kW

Příslušenství

Adaptér Bluetooth EASYdrive

Adaptér Bluetooth pro EASYdrive. EASYdrive nabízí rozhraní Bluetooth, které lze integrovat jako zásuvnou variantu prostřednictvím M12 lze integrovat. -pouze za příplatek, nelze objednat samostatně- (Ilustrace pouze příklad výrobku) Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

3 786,69 Kč*

Podrobnosti

Parametrizační kabel EASYdrive

Parametrizační kabel USB PC Kabel USB s převodníkem rozhraní Software pro PC je k dispozici ke stažení zdarma Všechny fotografie produktů jsou nezávazné příklady! Technické změny vyhrazeny.

3 786,69 Kč*

Podrobnosti

Velikost jednotky nuceného větrání 63

Ventilátor nuceného chlazení, jednotka ventilátoru nuceného chlazení, velikost motoru 63 ISO třída F, stupeň krytí IP56, hmotnost 2,7 kg, vícenapěťový. 1x230 V-50 Hz, 35 Watt, 0,15 A, 2950 ot/min, 45 m3/h, kondenzátor 3µF1x240 V-60 Hz, 45 Watt, 0,17 A, 3500 ot/min, 45 m3/h, kondenzátor 3µF3x230/400 V-50 Hz, 30 Watt, 0,18 A/0,10 A, 2950 ot/min, 52 m3/hLak RAL5010, celková délka 185 mm, vnitřní Ø 120 mm Pro instalaci externího ventilátoru je nutné sejmout kryt ventilátoru alopatky ventilátoru. Pokud není možné použít nástavec, je nutné zkrátithřídel. Pokud je objednán s motorem, může být ventilátor nuceného chlazení dodán také smontovaný. Zvolte prosím verzi.

Z 3 997,07 Kč*

Podrobnosti

EASYdrive CANopen

Karta rozhraní CANopen pro EASYdrive. (Ne pro řadu Alpha!) Sběrnicový systém CANopen patří do rodiny provozních sběrnic a je založen na sběrnici CAN (Controller Area Network). Síť má zpravidla lineární strukturu. Maximální rychlost přenosu dat na sběrnici CANopen může být až 1 Mbit/s a závisí na délce kabelu závisí na délce kabelu. V síti sběrnice může být maximálně 127 účastníků. Včetně připojovacího kabelu M12 otevřeného 2 m, zástrčka M12 / otevřená / CANopen / 5pólová / 2 m / kódovaná A. Karta rozhraní (interface) je součástí měniče a nelze ji dodatečně instalovat. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

1 240,63 Kč*

Podrobnosti

Ruční řídicí jednotka EASYdrive MMI

Manuální řídicí jednotka MMI, včetně spirálového kabelu 0,5 m, se šroubovací spojkou M12 S řídicí jednotkou EASYdrive MMI je možné provádět následující funkce: - Parametrizace nastavení zařízení - Ovládání (např. blokování a uvolňování) - Zobrazení různých procesních proměnných - Ukládání sad parametrů (max. 8) - Přenos sad parametrů do jiných zařízení INVEOR (Ilustrační příklad výrobku)

4 289,05 Kč*

Podrobnosti

Potenciometr EASYdrive

Potenciometr integrovaný na boku umožňuje pohodlné nastavení požadované hodnoty. Rozhraní pro připojení je součástí standardní výbavy. Potenciometr je k dispozici jako příslušenství. -Potenciometr je součástí měniče a nelze jej dodatečně namontovat Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

502,37 Kč*

Podrobnosti
