Motor s frekvenčním měničem ED400B-0300-100L2-4

37 119,78 Kč*

Ceny včetně DPH a nákladů na dopravu

Doba dodání Na vyžádání

Provedení

Rozsah kontroly

Číslo výrobku: 3X25111110K201M

custom_versand Článek + obal

custom_hinweis Přeprava na paletě

Vrácení zboží je vyloučeno!

Ke stažení na

Informace o výrobku "Motor s frekvenčním měničem ED400B-0300-100L2-4"

Frekvenční měnič, 3x 400V EASYdrive, s elektromotorem 3kW

Třífázový motor
Výkon=3,0 kW, otáčky=4 póly, hřídel=28 x 60 mm, celková hmotnost=33,1 kg,
provedení=B3, vstupní napětí=3 x 400 V - 50 Hz, 3 x 460 V - 60 Hz (± 5 % podle VDE 0530),
frekvence=50/60 Hertz, Barva=RAL 5010 (hořcově modrá), stupeň krytí=IP55,
teplotní čidlo=3 x PTC termistory, umístění svorkovnice=nahoře, kryt=tlakový hliníkový odlitek,
třída izolace=F (155 °C), kuličkové ložisko=SKF, C&U, nebo ekvivalent, chlazení=axiální ventilátor (plast),

Frekvenční měnič
Výkon=3,0 kW, velikost=B, vstupní napětí=3 x 400 V +10 % (třífázové), vstupní frekvence=50/60 Hz,
výstupní frekvence=0- 400 Hz, filtr EMC=C2, třída krytí=IP65, rozměry=270 mm x 189 mm x 140 mm,
síťový proud (vstupní)=6,2 A. Ideální rozsah regulace=5- 60 Hz, s konstantním jmenovitým točivým momentem, pod 30 Hz
je pro chlazení nutný externí ventilátor.

Informace o výrobku
Měnič frekvence nabízí možnost stát se "sběrnicově kompatibilním" pomocí sběrnicových modulů.
S moduly CANopen, EtherCAT, Modbus (již součástí dodávky), Profibus, Profinet a Sercos nabízí měnič EASYdrive
kompatibilitu s téměř všemi běžnými řídicími prostředími. Zákazník si může vybrat příslušný sběrnicový systém
a dokonale tak integrovat pohon EASYdrive do řídicího prostředí své aplikace.
Požadovanou volitelnou variantu řízení je třeba specifikovat při objednávce.
Řídicí jednotky pohonů EASYdrive jsou certifikovány CE, UL a CSA. Řídicí jednotka EASYdrive splňuje třídu
EMC C2 (pro třífázové síťové napájení) nebo C1 (pro jednofázové síťové napájení) bez externích filtračních opatření.

Možný výběr varianty!

Výběr výrobku
Při výběru frekvenčního měniče mějte na paměti, že existují 3 varianty. První je standardní verze přístroje,
druhá je přístroj s membránovou klávesnicí a třetí je přístroj s ovládací jednotkou MMI.

Zde vyobrazený měnič frekvence ve "standardní verzi" je plně použitelný a obsahuje na boku vestavěný potenciometr,
ale pro ovládání vyžaduje odpovídající ovládací jednotku.
Pro tento účel je třeba objednat také jednu z následujících možností:
- Externí ovládací jednotka (MMI, s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth

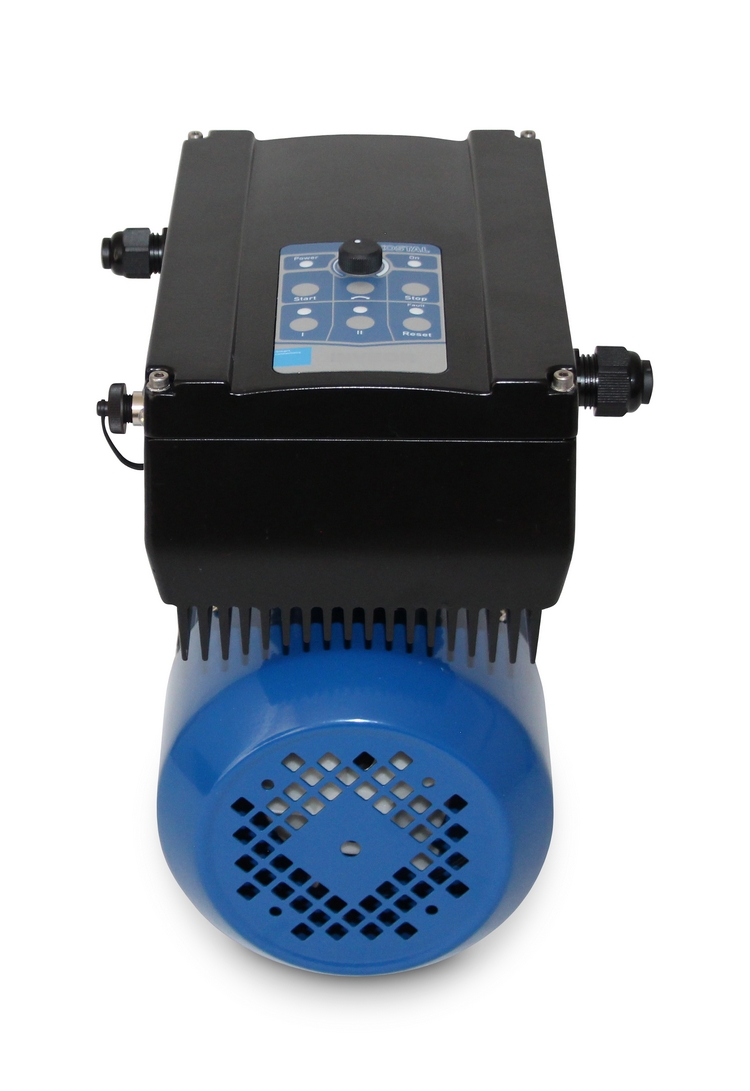

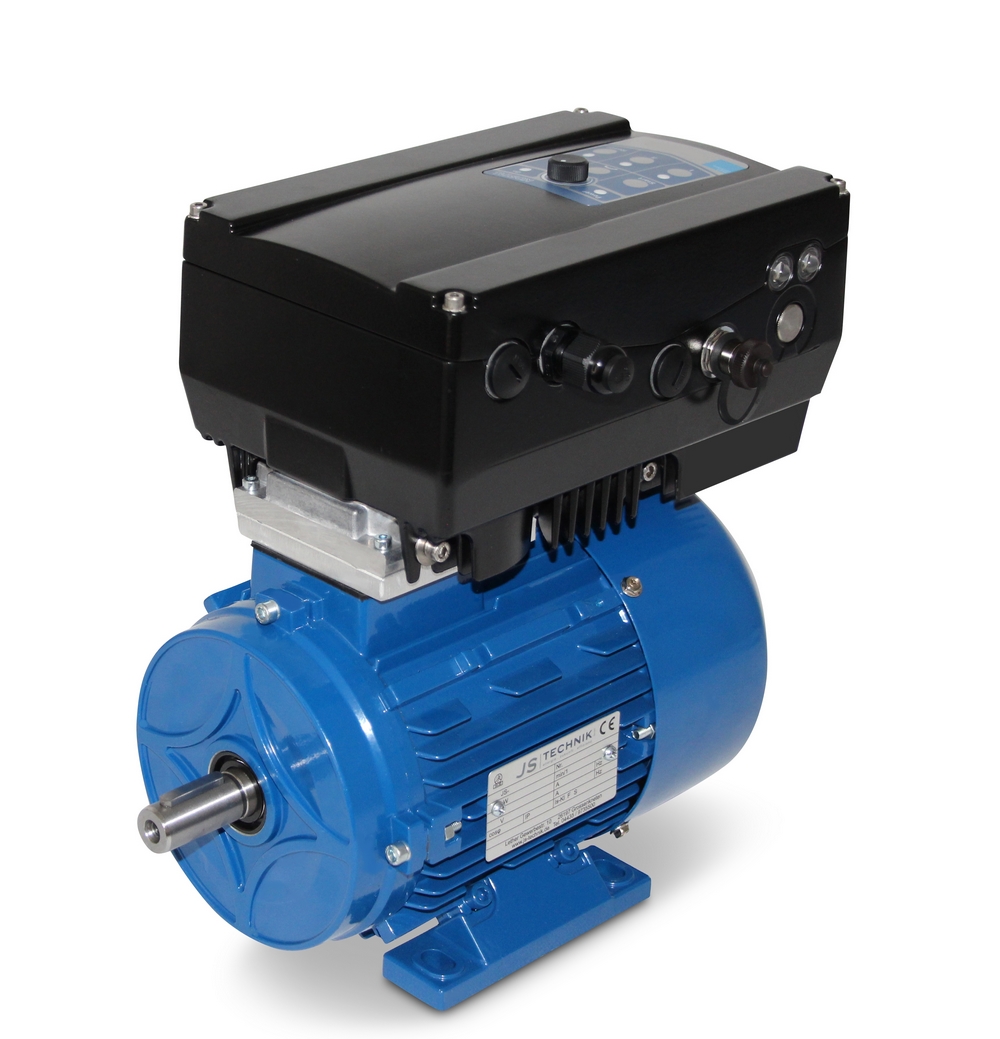

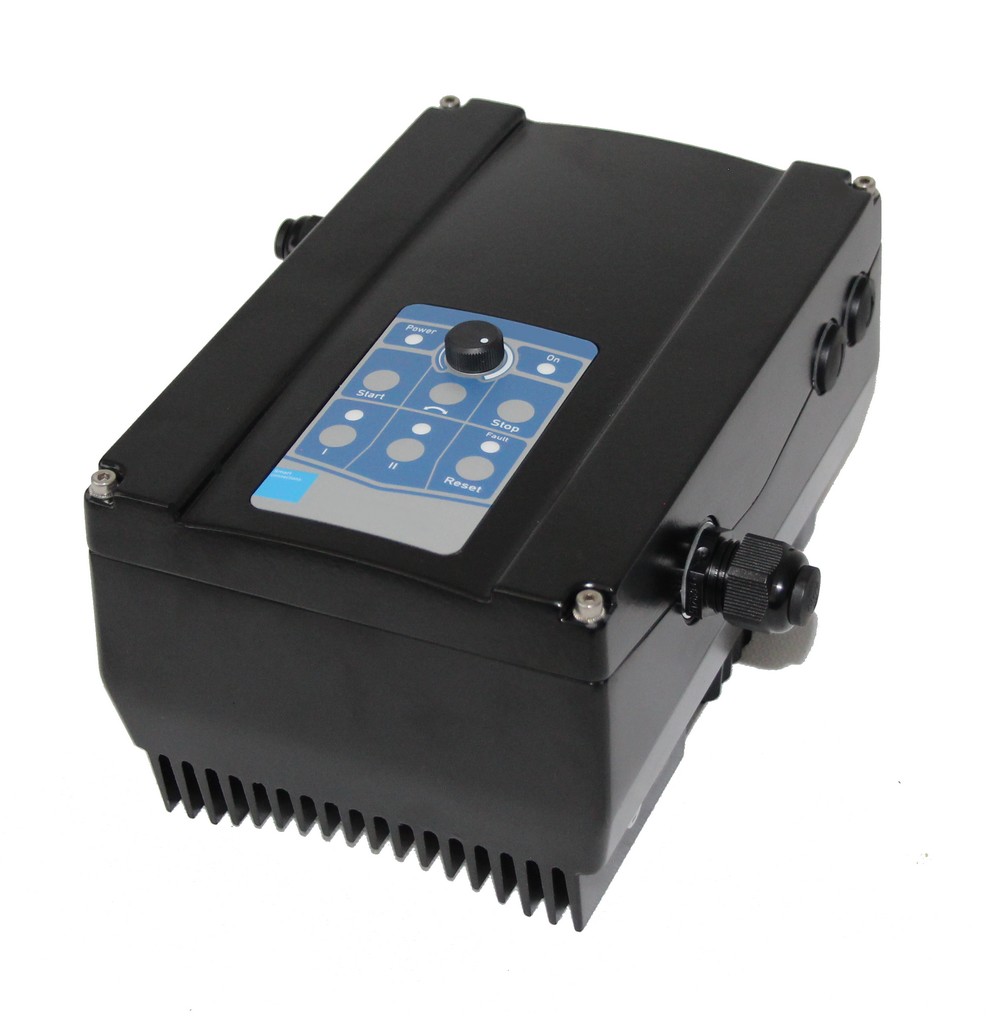

Varianta "měnič frekvence s membránovou klávesnicí" obsahuje integrovaný potenciometr a nabízí možnost přímého
ovládání měniče frekvence, např. start-stop, provoz vlevo-vpravo atd.
Pro parametrizaci je třeba objednat také jednu z následujících možností:
- Externí ovládací zařízení (MMI, s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth

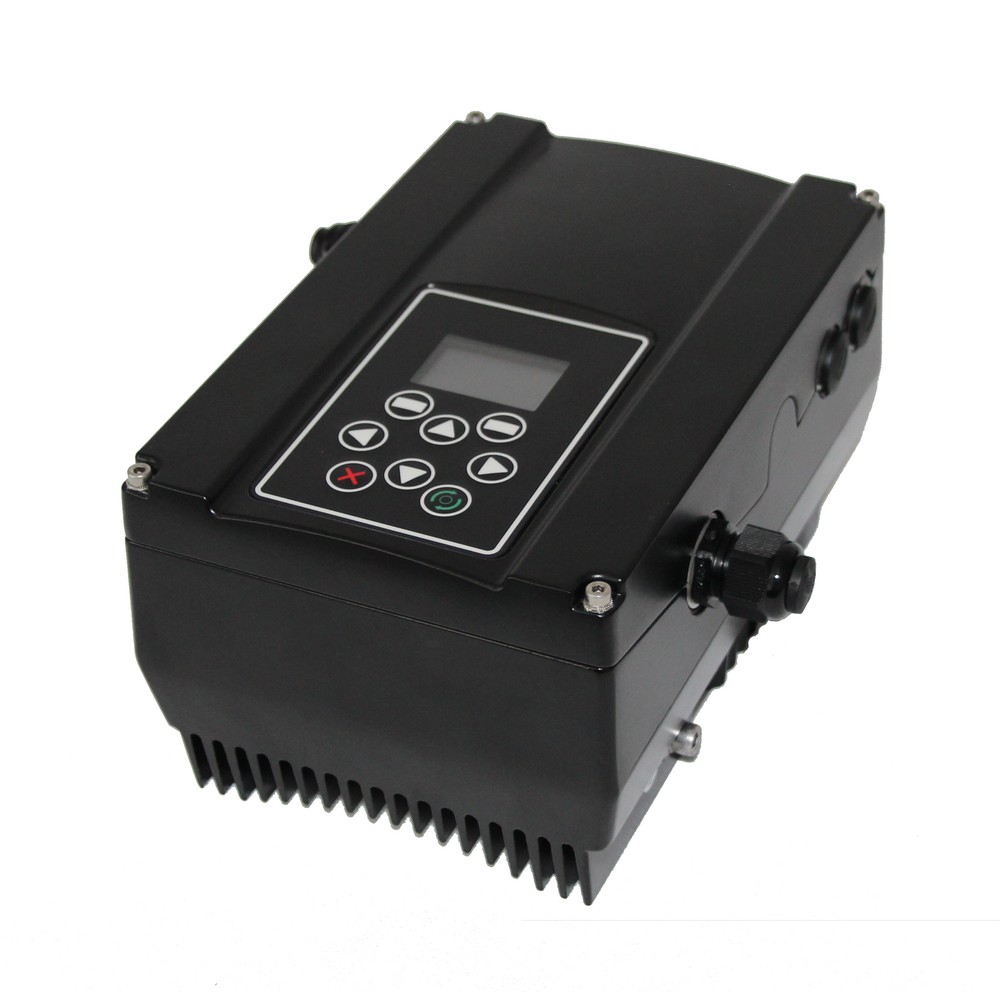

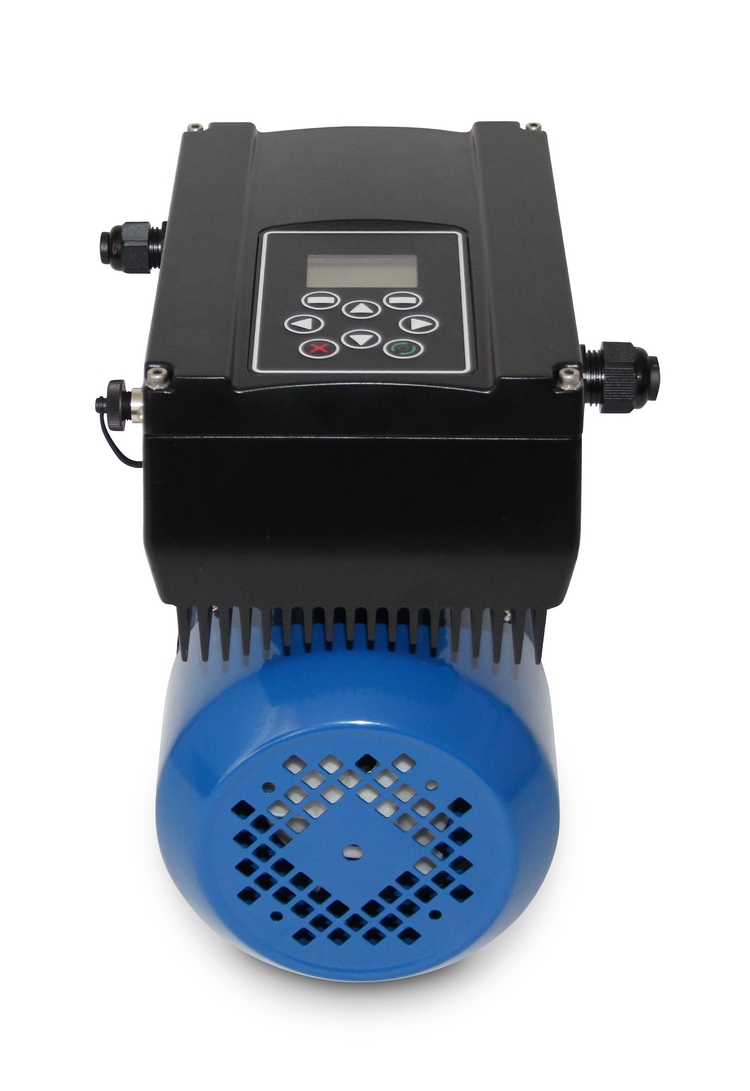

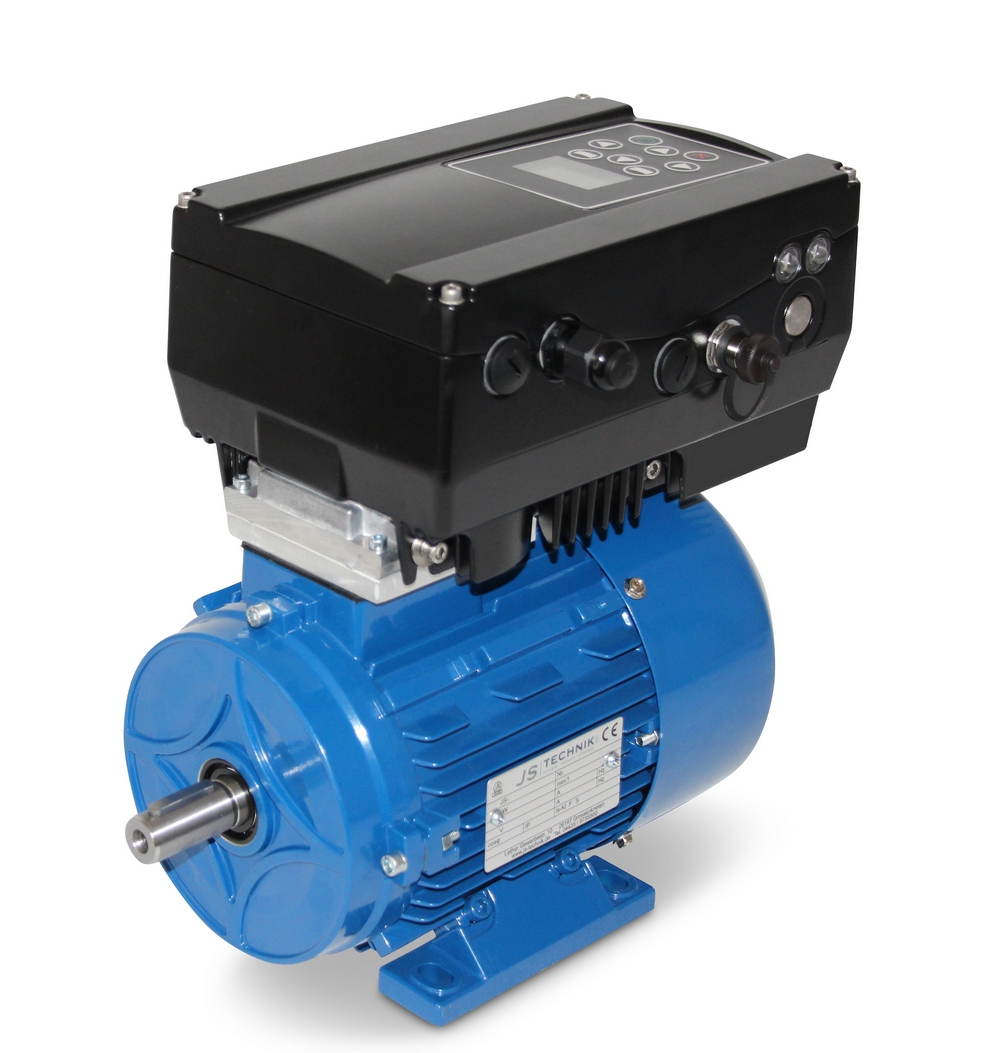

Varianta "Měnič frekvence s ovládací jednotkou MMI" nevyžaduje volitelnou ovládací jednotku,
a displej je rovněž součástí krytu přístroje. Uvedené volitelné příslušenství lze v případě potřeby použít.

Důležité poznámky
Tento měnič je zakázkový výrobek. Storno nebo odstoupení od koupě je vyloučeno!
Všechny produktové fotografie jsou nezávazné příklady! Technické změny jsou vyhrazeny. frekvenční měnič o výkonu 3 kW namontovaný na elektromotoru!

Design:	B3
Napětí:	3 x 400 V
Průměr hřídele:	28 mm
Rozsah kontroly:	přibližně 140 až 1630 otáček za minutu
Série:	EASYdrive ED400 0,55 kW - 22,0 kW
Výkon:	3,0 kW

Vlastnosti "Motor s frekvenčním měničem ED400B-0300-100L2-4"

Design:	B3
Napětí:	3 x 400 V
Průměr hřídele:	28 mm
Rozsah kontroly:	přibližně 140 až 1630 otáček za minutu
Série:	EASYdrive ED400 0,55 kW - 22,0 kW
Výkon:	3,0 kW

Příslušenství

EASYdrive CANopen

Karta rozhraní CANopen pro EASYdrive. (Ne pro řadu Alpha!) Sběrnicový systém CANopen patří do rodiny provozních sběrnic a je založen na sběrnici CAN (Controller Area Network). Síť má zpravidla lineární strukturu. Maximální rychlost přenosu dat na sběrnici CANopen může být až 1 Mbit/s a závisí na délce kabelu závisí na délce kabelu. V síti sběrnice může být maximálně 127 účastníků. Včetně připojovacího kabelu M12 otevřeného 2 m, zástrčka M12 / otevřená / CANopen / 5pólová / 2 m / kódovaná A. Karta rozhraní (interface) je součástí měniče a nelze ji dodatečně instalovat. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

1 240,63 Kč*

Podrobnosti

Adaptér Bluetooth EASYdrive

Adaptér Bluetooth pro EASYdrive. EASYdrive nabízí rozhraní Bluetooth, které lze integrovat jako zásuvnou variantu prostřednictvím M12 lze integrovat. -pouze za příplatek, nelze objednat samostatně- (Ilustrace pouze příklad výrobku) Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

3 786,69 Kč*

Podrobnosti

Brzdný odpor EASYdrive BG B

Brzdový chopper s brzdovým rezistorem velikosti B pro EASYdrive. 200 W, 50 Ohm; IP65, připojovací kabel 510 mm, D=216 mm Š=80 mm V=15 mm. -pouze za příplatek, nelze objednat jednotlivě- Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

3 147,91 Kč*

Podrobnosti

Parametrizační kabel EASYdrive

Parametrizační kabel USB PC Kabel USB s převodníkem rozhraní Software pro PC je k dispozici ke stažení zdarma Všechny fotografie produktů jsou nezávazné příklady! Technické změny vyhrazeny.

3 786,69 Kč*

Podrobnosti

Potenciometr EASYdrive

Potenciometr integrovaný na boku umožňuje pohodlné nastavení požadované hodnoty. Rozhraní pro připojení je součástí standardní výbavy. Potenciometr je k dispozici jako příslušenství. -Potenciometr je součástí měniče a nelze jej dodatečně namontovat Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

502,37 Kč*

Podrobnosti

Nožní spínač s kovovým krytem F1-AU0-10V

Jmenovité provozní napětí Ue 12-26 V DCKategorie využití DC-13 Ue /Ie 12-26 DC / 0,2 A podle IEC/EN 60947-5-2Výstupní napětí (rozsah ovládání) 0-10 V DCZařízení pro ochranu proti zkratu Spínací prvek trvale odolný proti zkratu a přetížení Třída ochrany IIIM UB GND RL U-OUT U-OUT Kryt z hliníkového tlakového odlitku; kryt z hliníkového tlakového odlitku Ovládací prvky Nožní páka (PA) Životní prostředí odolný proti přetížení, přerušovanýTřída ochrany IIIM UB GND RL U-OUT U-OUT Kryt tlakový hliníkový odlitek; kryt tlakový hliníkový odlitekOvládací prvky nožní páka (PA)Teplota okolí -30 °C až +80 °CTyp kontaktu PNP NO kontakt, učitelný od 0,1 do 5,9 mmSpínací síla pedálu cca. 1,5 mm. 10 N (střed pedálu)Mechanická životnost 10 x 106 spínacích cyklůSpínací frekvence max. 50/min; upevnění 2 šrouby M8Typ připojení šroubové spoje (M3,5)Počet přípojek 4, průřezy vodičů plné 0,5 - 1,5 mm2Splétaný vodič s koncovkou 0,5 - 1,5 mm2, kabelový vstup 1 x M20 x 1,5Hmotnost ˜ 1,5 kg, třída krytí IP65 podle IEC/EN 60529 ID výkresu: Z030

12 216,66 Kč*

Podrobnosti

EASYdrive EtherCAT

Karta rozhraní EtherCAT pro EASYdrive. (Ne pro řadu Alpha!) Sběrnicový systém EtherCAT patří do rodiny průmyslových sběrnic. Síť se zpravidla nastavuje v tzv lineární struktuře. Maximální rychlost přenosu dat na sběrnici EtherCAT může být až až 100 Mbit/s. Sběrnicový kabel je připojen výhradně prostřednictvím dvou dvěma připojovacími zásuvkami M12 na přední straně. Vezměte prosím na vědomí, že příchozí kabel sběrnice do zásuvky "In" a odchozí kabel do zásuvky "Out" zásuvky. Pokud se jedná o posledního účastníka, musí zůstat zásuvka "Out" nepřipojená zásuvka by měla zůstat volná - zakončovací odpor není nutný. Včetně připojovacího kabelu M12 2 m, zástrčka M12 / zástrčka RJ45 / 4pólová / 2 m / kód D. karta rozhraní (interface) je součástí měniče a nelze ji dodatečně namontovat. Všechny fotografie produktů jsou nezávazné příklady! Technické změny vyhrazeny.

8 742,38 Kč*

Podrobnosti

EASYdrive Sercos III

Karta rozhraní Sercos III pro EASYdrive. (Ne pro řadu Alpha!) Sběrnicový systém Sercos III patří do rodiny polních sběrnic. Zpravidla se jedná o síť v lineární struktuře. Maximální rychlost přenosu dat na sběrnici Sercos III může být až 100 Mbit/s. Sběrnicový kabel se připojuje výhradně prostřednictvím dvěma připojovacími zásuvkami M12 na přední straně. Vezměte prosím na vědomí, že příchozí vedení sběrnice do zásuvky "In" a odchozí vedení do zásuvky "Out" zásuvky. Pokud se jedná o posledního účastníka, musí zůstat zásuvka "Out" volná zásuvka by měla zůstat volná - zakončovací odpor není nutný. Včetně připojovacího kabelu M12 2 m, zástrčka M12 / zástrčka RJ45 / 4pólová / 2 m / kód D. Karta rozhraní (interface) je součástí měniče a nelze ji dodatečně namontovat. Všechny fotografie produktů jsou nezávazné příklady! Technické změny vyhrazeny.

8 742,38 Kč*

Podrobnosti

EASYdrive Profibus

Karta rozhraní Profibus pro EASYdrive. Komunikační rozhraní. (Ne pro řadu Alpha!) Pomocí sběrnice PROFIBUS spolu mohou komunikovat zařízení různých dodavatelů bez speciálního přizpůsobení komunikovat. PROFIBUS automaticky rozlišuje mezi zařízeními master a slave, takže je možný i provoz s více nadřízenými zařízeními. Včetně připojovacího kabelu M12 otevřeného 2 m, zástrčka M12 / otevřená / Profibus / 5pólová / 2 m / kódovaná B. -Karta rozhraní (interface) je součástí měniče a nelze ji dodatečně instalovat Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

8 742,38 Kč*

Podrobnosti

Ruční řídicí jednotka EASYdrive MMI

Manuální řídicí jednotka MMI, včetně spirálového kabelu 0,5 m, se šroubovací spojkou M12 S řídicí jednotkou EASYdrive MMI je možné provádět následující funkce: - Parametrizace nastavení zařízení - Ovládání (např. blokování a uvolňování) - Zobrazení různých procesních proměnných - Ukládání sad parametrů (max. 8) - Přenos sad parametrů do jiných zařízení INVEOR (Ilustrační příklad výrobku)

4 289,05 Kč*

Podrobnosti

Velikost jednotky nuceného větrání 100

Ventilátor nuceného chlazení, jednotka ventilátoru nuceného chlazení, velikost motoru 100 ISO třída F, stupeň krytí IP56, hmotnost 3,7 kg, vícenapěťový. 1x230 V-50 Hz, 45 Watt, 0,19 A, 2900 ot/min, 142 m3/h, kondenzátor 3µF1x240 V-60 Hz, 55 Watt, 0,23 A, 3400 ot/min, 142 m3/h, kondenzátor 3µF. 3x230/400 V-50 Hz, 40 W, 0,19 A/0,12 A, 2900 ot/min, 142 m3/h3x 254/460 V-60 Hz, 55 W, 0,19/0,11 A, 3400 ot/min, 142 m3/hLakování RAL5010, celková délka 185 mm, vnitřní Ø 197 mm Pro instalaci externího ventilátoru je nutné sejmout kryt ventilátoru alopatky ventilátoru. Pokud není možné použít nástavec, je nutné zkrátithřídel. Pokud je objednán s motorem, může být ventilátor nuceného chlazení dodán také smontovaný. Zvolte prosím verzi.

Z 5 730,88 Kč*

Podrobnosti

Ovládací terminál EASYdrive Touch

Dotykový ovládací terminál pro frekvenční měniče EASYdrive 7" dotykový ovládací terminál v tmavě šedé barvě je speciálně navržen proovládací a monitorovací úlohy ve všech oblastechprůmyslové automatizace. Systém bez ventilátorus 32bitovým procesorem Cortex A8 a taktem 600 MHzmá dostatek výpočetního výkonu a zaujmepříjemně rychlým přepínáním stránek. Software pro plánování projektů"EasyBuilder Pro" neklade žádné zvláštnínároky na počítač, snadno se používá aje k dispozici zdarma. 7" TFT LCD displej Graﬁ k 800 x 480 pixelů lED podsvícení robustní plastové pouzdro chladicí systém bez ventilátoru hodiny reálného času RTC přední strana IP65, kompatibilní s NEMA4 ethernet 10/100 BaseTX rS485 uSB hostitel

12 948,07 Kč*

Podrobnosti
