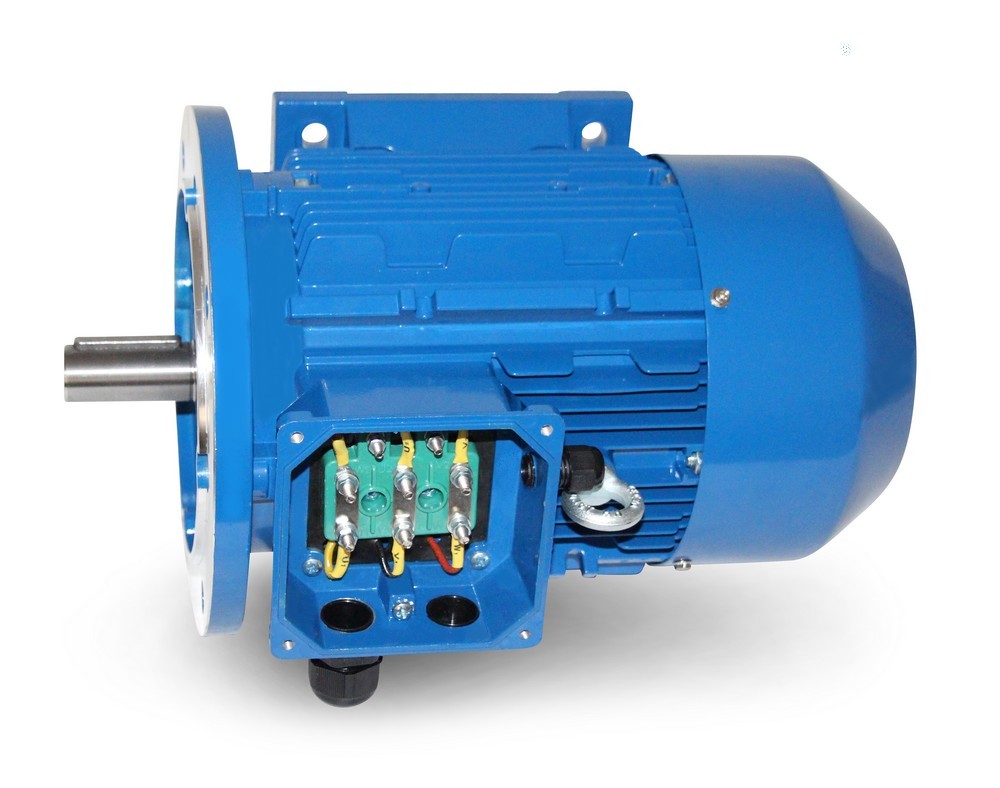

Třífázový motor MX3 112M 4 kW- 4pólový-B35

JS-Technik GmbH

9 516,12 Kč*

Ceny včetně DPH a nákladů na dopravu

Ihned k dodání, dodací lhůta: cca 3-4 pracovní dny

Číslo výrobku: 3X28121212A000

Výrobce: JS-Technik GmbH

custom_versand Článek + obal

Ke stažení na

Informace o výrobku "Třífázový motor MX3 112M 4 kW- 4pólový-B35"

Třífázový motor, elektromotor, výkon=4 kW, otáčky=4 póly

Typ=B35, hřídel=28 x 60 mm, napětí=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (±5 % podle VDE 0530),

Frekvence=50/60 Hz, třída účinnosti=IE3, účinnost=88,6 %. Barva=RAL 5010 (hořcově modrá).

Stupeň krytí=IP55, teplotní čidlo=3 x PTC termistory, hmotnost=34 kg, umístění svorkovnice=nahoře (otočná),

Kabelové vývodky=1 x M25, 1 x M16, Kryt=hliníkový tlakový odlitek, Třída izolace=F (155 °C),

Kuličková ložiska=SKF, C&U nebo ekvivalent, chlazení=axiální ventilátor (plast), nožičky motoru=lze našroubovat nebo odšroubovat.

Elektromotor je vhodný pro použití s frekvenčními měniči a pro oba směry otáčení.

V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál

Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku.

Užitečné rady týkající se elektromotorů naleznete v sekci Často kladené otázky. Všechny fotografie výrobků jsou nezávazné příklady!

Technické změny vyhrazeny.

Design:	B3 B5 (B35)
Průměr hřídele:	28 mm
Rychlost:	1500 ot/min / 4 póly
Třída efektivity:	IE 3
Velikost:	Standardní
Výkon:	4,0 kW

Vlastnosti "Třífázový motor MX3 112M 4 kW- 4pólový-B35"

Design:	B3 B5 (B35)
Průměr hřídele:	28 mm
Rychlost:	1500 ot/min / 4 póly
Třída efektivity:	IE 3
Velikost:	Standardní
Výkon:	4,0 kW
