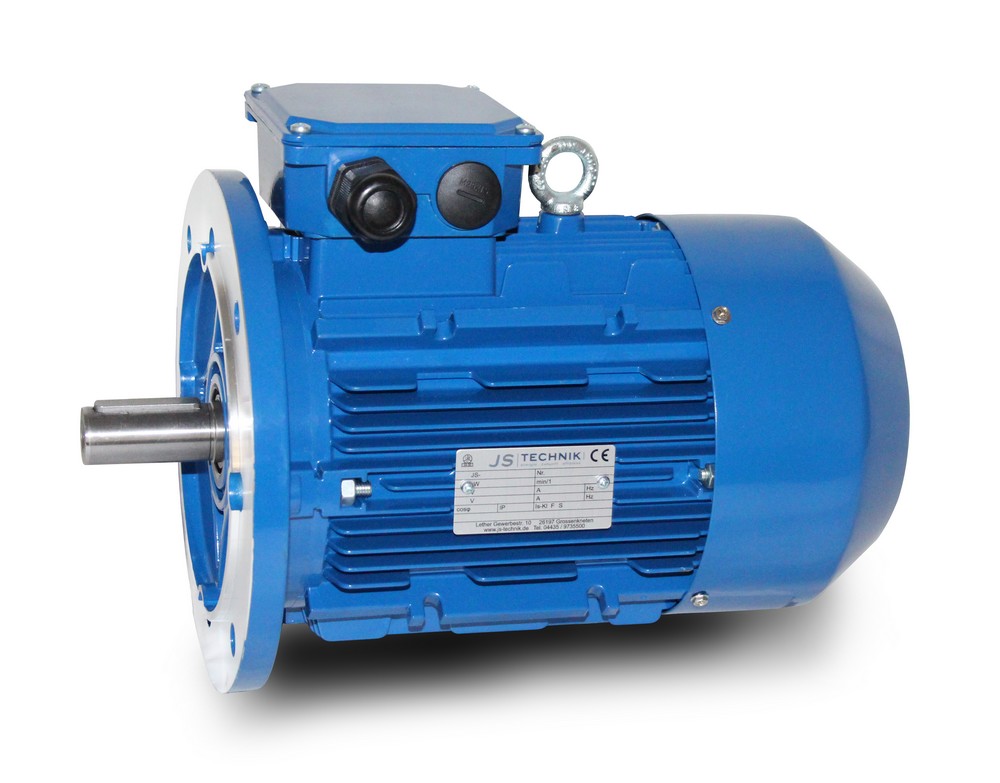

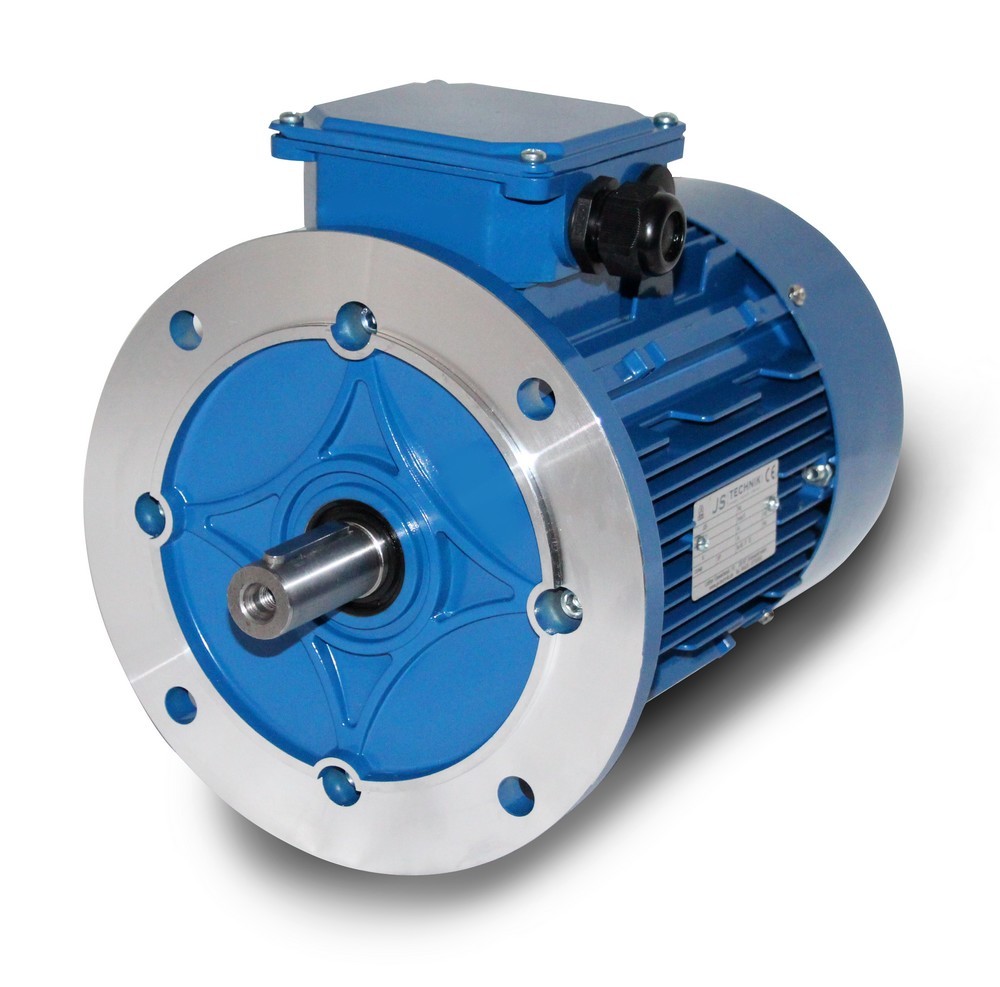

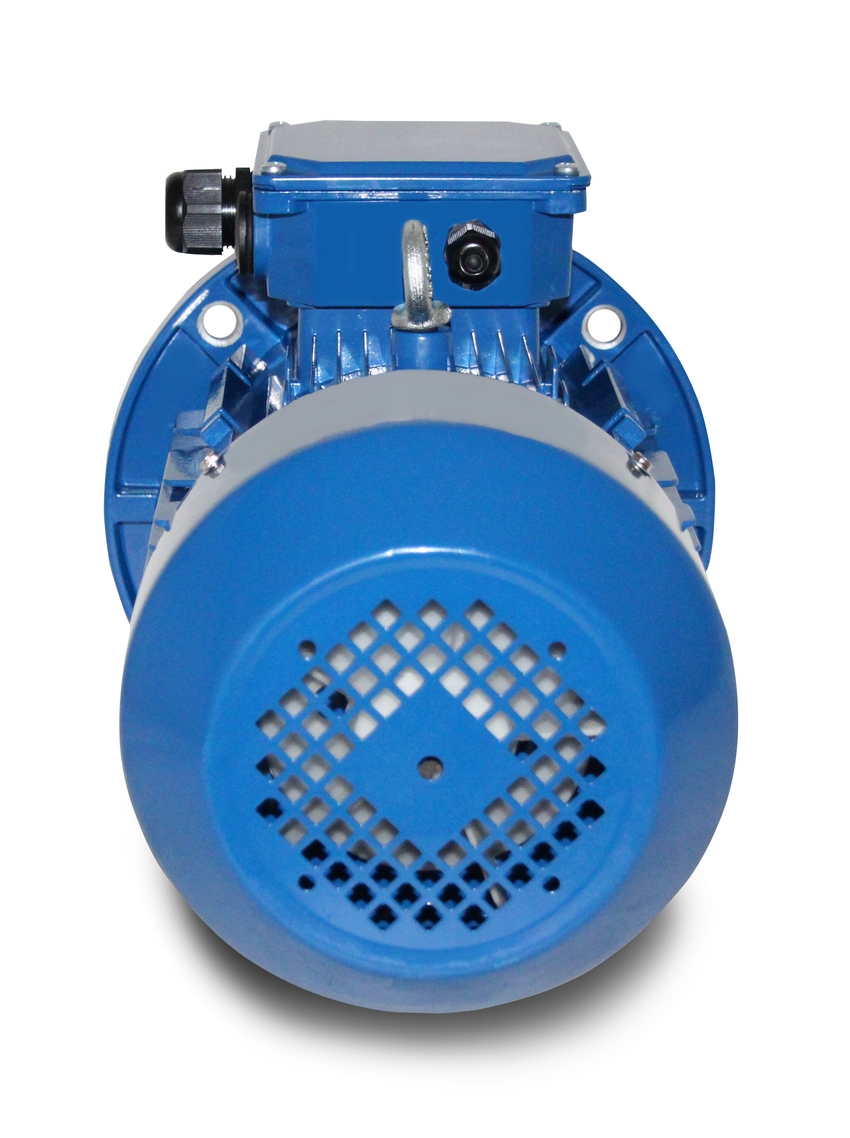

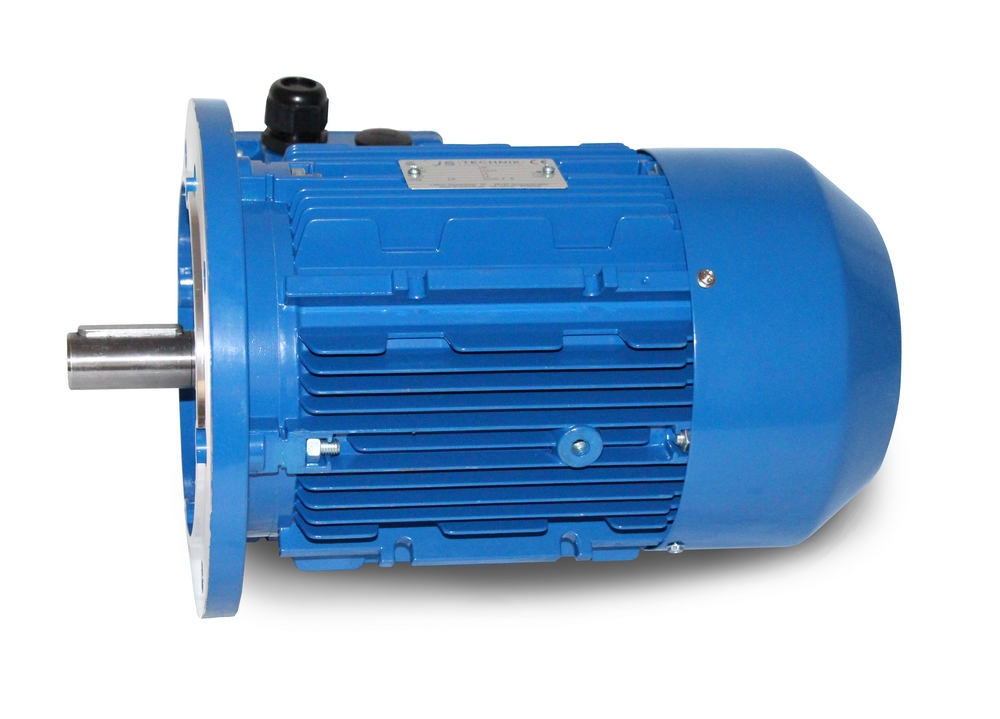

Třífázový motor MX3 132M 5,5 kW- 6pólový-B5

JS-Technik GmbH

14 107,85 Kč*

Ceny včetně DPH a nákladů na dopravu

Ihned k dodání, dodací lhůta: cca 3-4 pracovní dny

Číslo výrobku: 3X26132214A000

Výrobce: JS-Technik GmbH

custom_versand Článek + obal

Ke stažení na

Informace o výrobku "Třífázový motor MX3 132M 5,5 kW- 6pólový-B5"

Třífázový motor, elektromotor, výkon=5,5 kW, otáčky=6 pólů

Typ=B5, hřídel=38 x 80 mm, napětí=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (±5 % podle VDE 0530),

Frekvence=50/60 Hz, třída účinnosti=IE3, účinnost=88,0 %. Barva=RAL 5010 (hořcově modrá),

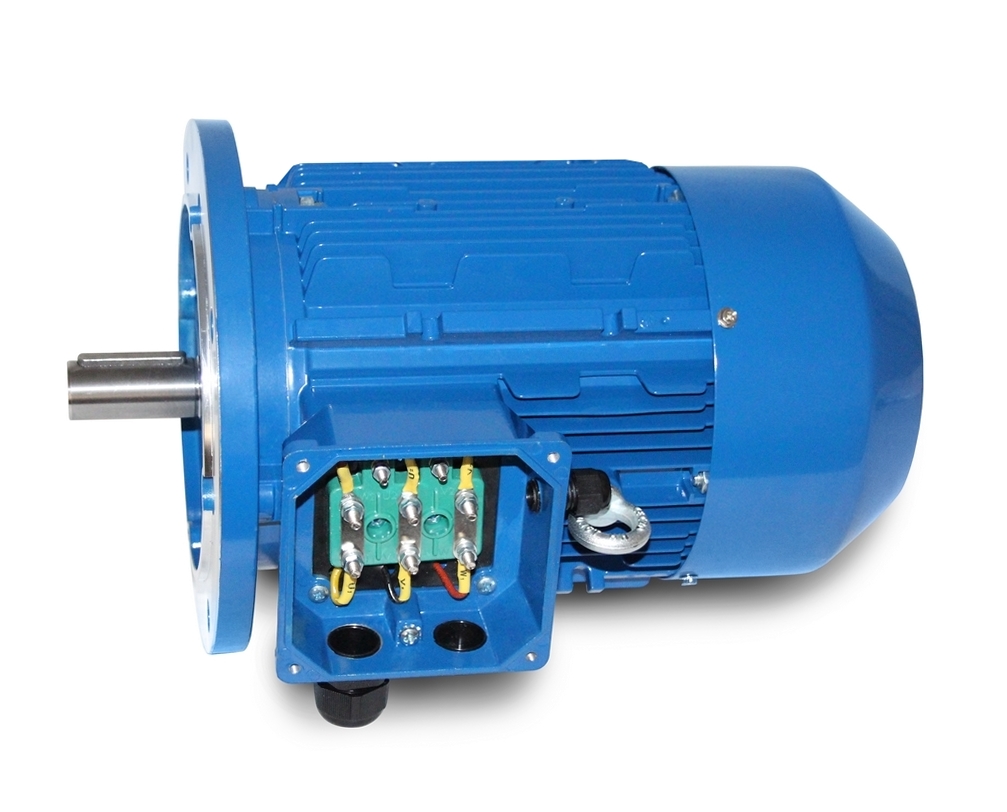

Stupeň krytí=IP55, teplotní čidlo=3 x PTC termistory, hmotnost=56 kg, umístění svorkovnice=nahoře (otočná),

Kabelové vývodky=1 x M25, 1 x M16, Kryt=hliníkový tlakový odlitek, Třída izolace=F (155 °C),

Kuličková ložiska=SKF, C&U nebo ekvivalent, chlazení=axiální ventilátor (plast), nožičky motoru=lze našroubovat nebo odšroubovat.

Elektromotor je vhodný pro použití s frekvenčními měniči a pro oba směry otáčení.

V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál

Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku.

Užitečné rady týkající se elektromotorů naleznete v sekci Často kladené otázky. Všechny fotografie výrobků jsou nezávazné příklady!

Technické změny vyhrazeny.

Design:	B5
Průměr hřídele:	38 mm
Rychlost:	1000 otáček za minutu / 6 pólů
Třída efektivity:	IE 3
Velikost:	Standardní
Výkon:	5,5 kW

Vlastnosti "Třífázový motor MX3 132M 5,5 kW- 6pólový-B5"

Design:	B5
Průměr hřídele:	38 mm
Rychlost:	1000 otáček za minutu / 6 pólů
Třída efektivity:	IE 3
Velikost:	Standardní
Výkon:	5,5 kW

Příslušenství

Speciální příruba B5-malá BG132

Speciální příruba pro elektromotory velikosti 132 Příruba B5 v redukovaném provedení.Ø250 x 180 x 215 mm, (P x N x M)Vrtání=4 x Ø15 mm Speciální příruby se nehodí pro motory ve zmenšené velikosti! ! pouze s doplatkem při výměně - samostatně nejsou k dispozici !

1 312,02 Kč*

Podrobnosti

Dešťová stříška BG132

Kryt ventilátoru s dešťovým krytem pro elektromotory velikosti 132. V případě objednávky s elektromotorem se dešťový kryt montuje přímo na elektromotor. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

2 532,36 Kč*

Podrobnosti

PTC termistorové vypínací zařízení

PTC termistorové vypínací zařízení, ochrana motoru, vyhodnocení PTC Provozní napětí: AC 220V Přípustná tolerance voltů：±20% Frekvence：50～60Hz Vlastní spotřeba energie：<0,8VA Přípustná teplota prostředí：-30～70℃ Jmenovitý proud spínače：7A Provozní odpor：3KΩ (1±10%) Obnovovací odpor：1500～1800Ω Hmotnost：0,2 kg

1 187,83 Kč*

Podrobnosti

Frekvenční měnič LS 0055S100-4EOFNS

Frekvenční měnič, 5,5 kW, 3 x 400 V, IP20, vestavěný LED ovládací panel, EMC filtr (C3) rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s celosvětovými normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min nebo Normal Duty 120 % během 1 min Funkce automatického ladění v klidu nebo při otáčení Volitelná třída krytí IP66/NEMA4X s integrovaným hlavním vypínačem (do 22 kW) Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

13 682,43 Kč*

Podrobnosti

Otevírač tepelných čidel NAT 130°C 3-cestný až BG132

Tepelné čidlo PTO - 3cestný, normálně uzavřený kontakt pro vinutí motoru Normálně uzavřený kontakt, s izolační krytkou, automaticky se resetuje, Pro motory velikostí 71 až 132. Při dosažení výrobcem nastavené jmenovité spínací teploty (NST)bimetalový kotouč náhle přeskočí ze stabilní výchozí polohy do stabilní koncové polohy a uvede spínací mechanismus do činnosti.Při poklesu teploty pod výrobcem nastavenou teplotu resetu (RST) spínací mechanismus přeskočí zpět do stabilní výchozí polohy na. Pouze příplatek! Nelze objednat jednotlivě.

1 668,44 Kč*

Podrobnosti

Topná páska 100-132

Topná páska pro klidové topení pro elektromotory velikosti 100-112-132 Stojanové topné těleso se používá k zabránění vzniku kondenzační vlhkosti během provozních přestávek.

3 531,22 Kč*

Podrobnosti

Přepínač vaček vlevo-vpravo

Vačkový spínač až 25 A vlevo-vpravo Reverzní spínač vhodný pro venkovní použití Popis spínače: Jmenovitý proud=25 A, provozní napětí=400 V, kryt=polykarbonát, Stupeň krytí=IP 65, úhel spínání=60°L - 0 - R, rozměry: 113 x 113 x 135 mm

1 795,56 Kč*

Podrobnosti

Velikost přírubového snímače IEC 56 -112

Inkrementální snímač Nova+ IEC132

Napájení Ub=5 - 24 V DC, max. Impulsní frekvence (kHz)=≤ 100, Max. Otáčky (ot/min)=6 000 (1 024 pulzů), 3 000 (2 048 pulzů), Výstupní signály=A+B, -A-B/90°, impulsy/otáčku=1 - 2 048, Rozhraní=HTL (push-pull), TTL, teplotní rozsah=-30 °C až +80 °C, Externí vyhodnocení=NPN, PNP, RS422, třída ochrany=standardní IP55, Připojovací kabel PUR plášť 6 x 0,14 stíněný, certifikáty=CE, Vyberte velikost příruby. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

Z 14 399,92 Kč*

Podrobnosti

Hřídelové spojky

Drážkové spojky zajišťují přenos výkonu, který tlumí torzní vibrace a absorbuje nárazy Rázy způsobené nerovnoměrně pracujícími motory. Na rozdíl od pružných spojek Spojek, jejichž mezičlánky jsou vystaveny ohybu, a proto se rychleji opotřebovávají rychleji opotřebovávají, pružné zuby (elastomery) jsou vystaveny pouze tlakovému namáhání. Díky tomu má elastomerová spojka tu výhodu, že odolává výrazně vyššímu zatížení. Elastomery se při zatížení a vysokých rychlostech deformují. Pro výběr výrobku klikněte na obrázek

Z 989,09 Kč*

Podrobnosti

Ochranný spínač motoru MS 7,5 kW

Ochranný spínač motoru 5,5 kW až 7,5 kW, proud 10 - 16 A S krytem z izolačního materiálu nebo bez něj v závislosti na vybavení (vyberte si). Typ připojení hlavního obvodu=šroubové připojení Jmenovitý provozní výkon s AC-3, 400 V (se 4pólovým motorem, např. 5,5 nebo 7,5 kW) Jmenovitý trvalý proud Iu=10-16 A Reakční proud zkratové spouště=192 A Motorové jističe MS nabízejí optimální ochranu motorů a jiných zátěží až do 32 A díky vysoké vypínací schopnosti s vysokým proudovým omezením. Jsou vybaveny hlavním vypínačema funkcí odpojení; jmenovitý proud se pohybuje od 0,1 do 32 A. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

Z 1 288,06 Kč*

Podrobnosti

Inkrementální snímač FNC 50 H

Inkrementální snímač s podporou krouticího momentu Napájení UB=4,75 - 30 VDC, max. Impulsní frekvence=< 300 kHz Max. Rychlost=5000 min-1, výstupní signály=posunuté o 90° A a B, Impulsy na otáčku=1024, Teplotní rozsah=-20 °C - +85 °C Stupeň krytí=IP65, připojovací kabel=2 m, otvor 14 mm, Pokud je objednán s motorem, může být snímač dodán také namontovaný. Zvolte prosím verzi. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

Z 4 334,52 Kč*

Podrobnosti

Frekvenční měnič LS 0055S100-4EXFNS

Frekvenční měnič, 5,5 kW, 3 x 400 V, IP66, vestavěný LED ovládací panel, EMC filtr (C3) Třída ochrany IP66/NEMA4X s integrovaným hlavním vypínačem rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s globálními normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min nebo Normal Duty 120 % během 1 min Funkce automatického ladění při stání nebo otáčení Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

18 463,33 Kč*

Podrobnosti

Velikost jednotky nuceného větrání 132

Ventilátor nuceného chlazení, jednotka ventilátoru nuceného chlazení, velikost motoru 132 ISO třída F, stupeň krytí IP56, hmotnost 3,7 kg, vícenapěťový. 1x230 V-50 Hz, 45 W, 0,55 A, 1450 ot/min, 337 m3/h, kondenzátor 3µF1x240 V-60 Hz, 65 W, 0,45 A, 1750 ot/min, 337 m3/h, kondenzátor 3µF3x230/400 V-50 Hz, 55 W, 0,4 A/0,23 A, 1450 ot/min, 337 m3/h3x 254/460 V-60 Hz, 55 W, 0,37/0,21 A, 1750 ot/min, 337 m3/hBarva RAL5010, celková délka 225 mm, vnitřní Ø 256 mm Pro instalaci externího ventilátoru je nutné sejmout kryt ventilátoru alopatky ventilátoru. Pokud není možné použít nástavec, je nutné zkrátithřídel. Pokud je objednán s motorem, může být ventilátor nuceného chlazení dodán také smontovaný. Zvolte prosím verzi.

Z 4 663,54 Kč*

Podrobnosti
