DV773-160-4-15 kW- 26 ot/min Paralelní hřídelový převodový motor

137 757,28 Kč*

Ceny včetně DPH a nákladů na dopravu

Doba dodání cca 36 pracovních dnů

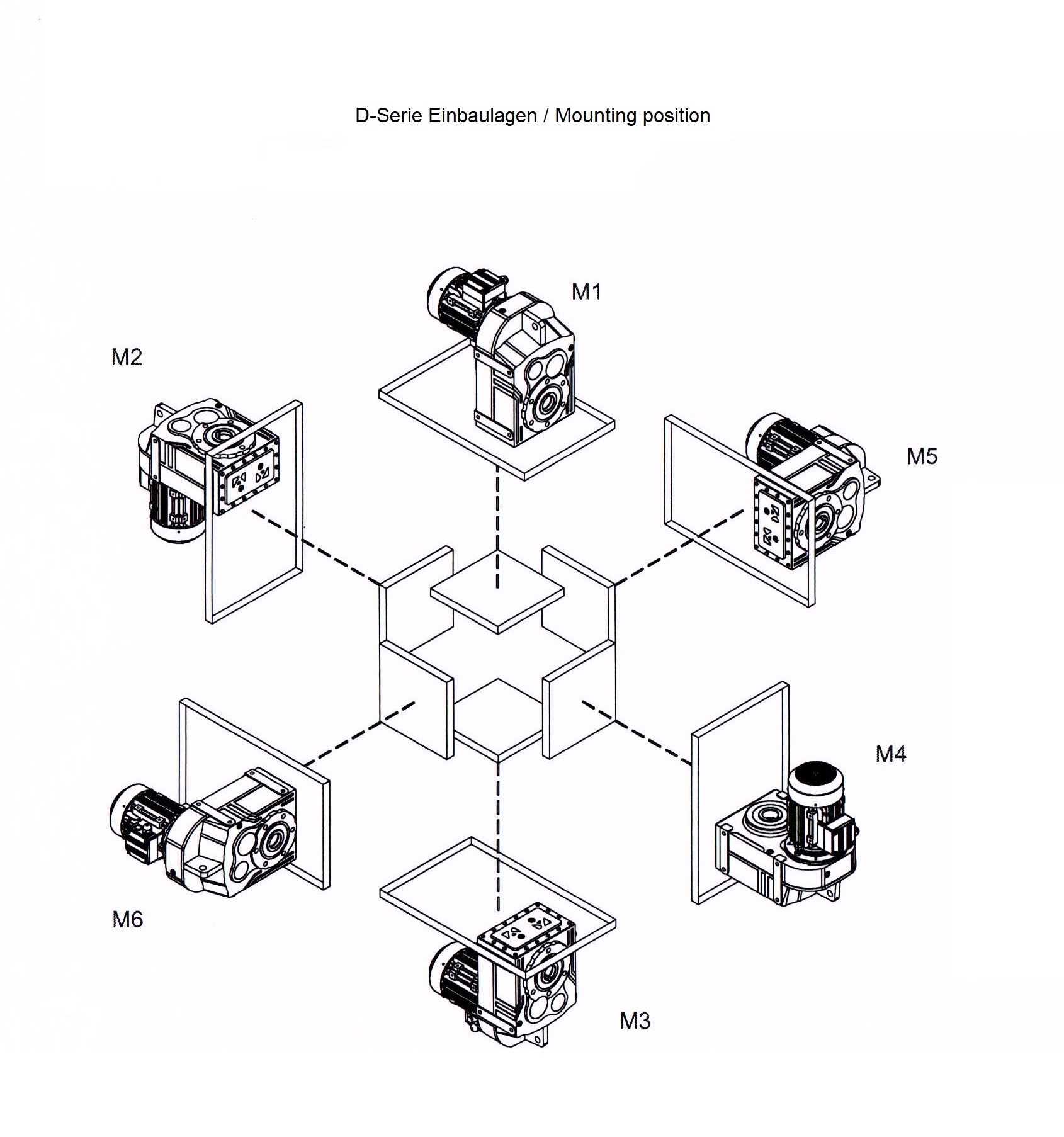

Montážní poloha pro převodové motory

Číslo výrobku: DV773D16100539A000TM

custom_versand Článek + obal

Ke stažení na

Informace o výrobku "DV773-160-4-15 kW- 26 ot/min Paralelní hřídelový převodový motor"

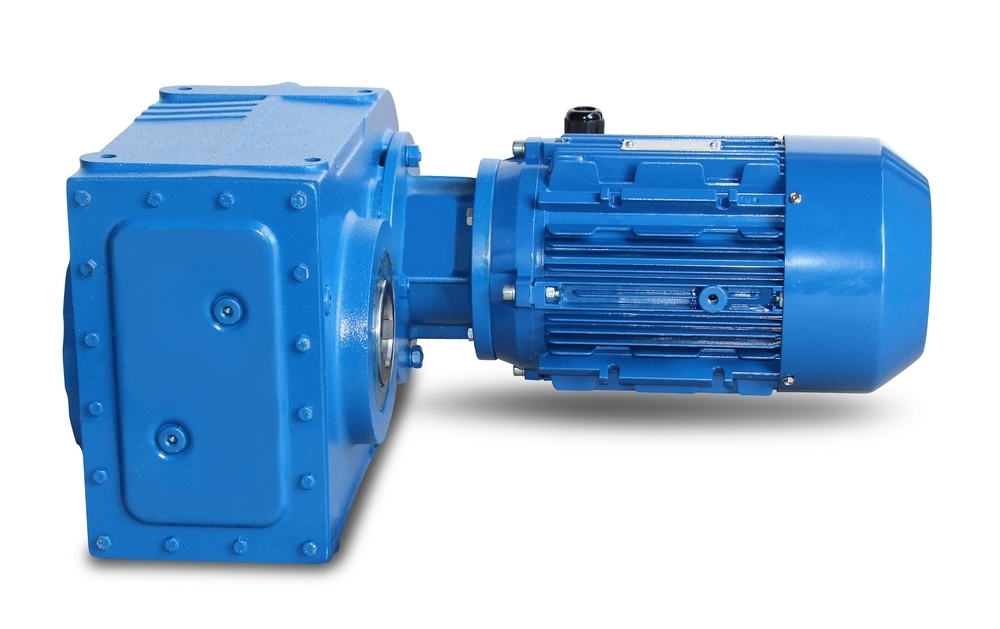

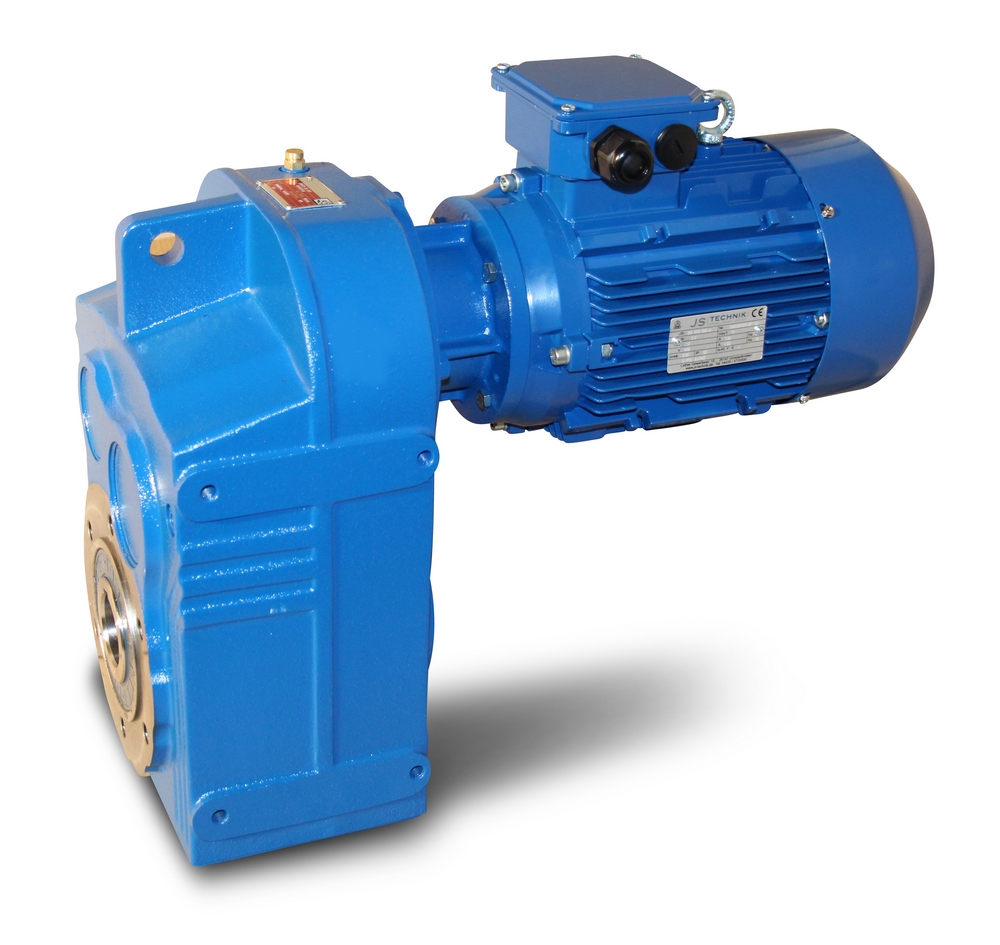

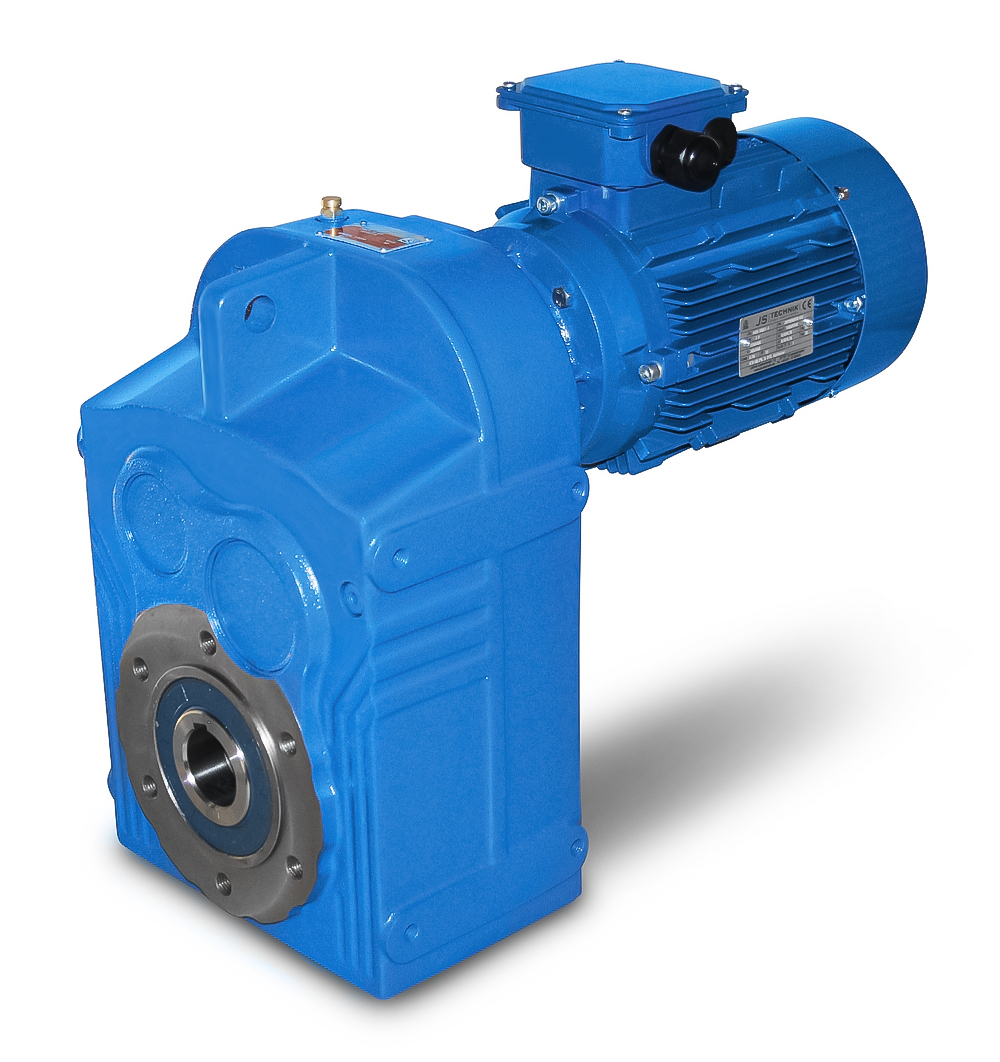

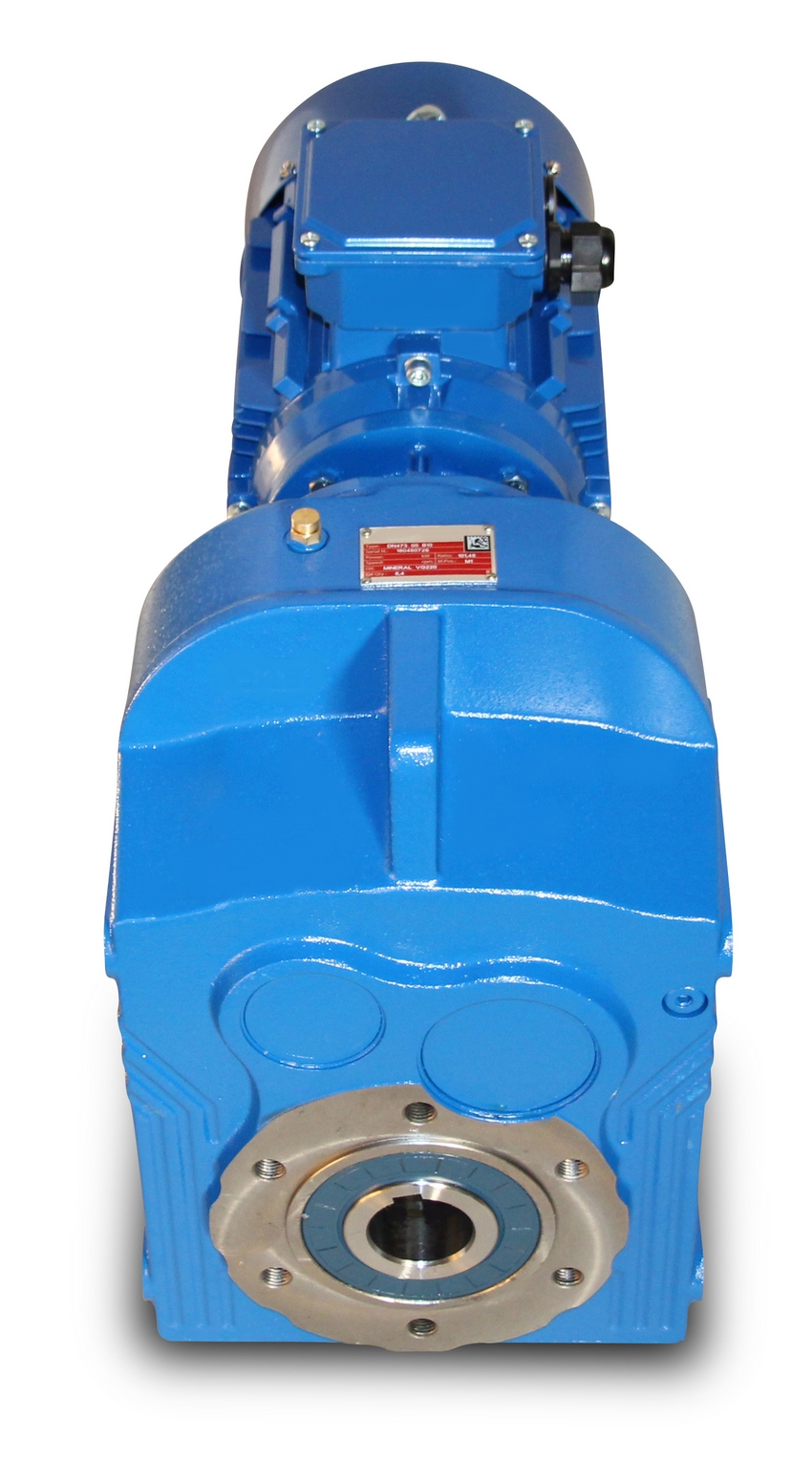

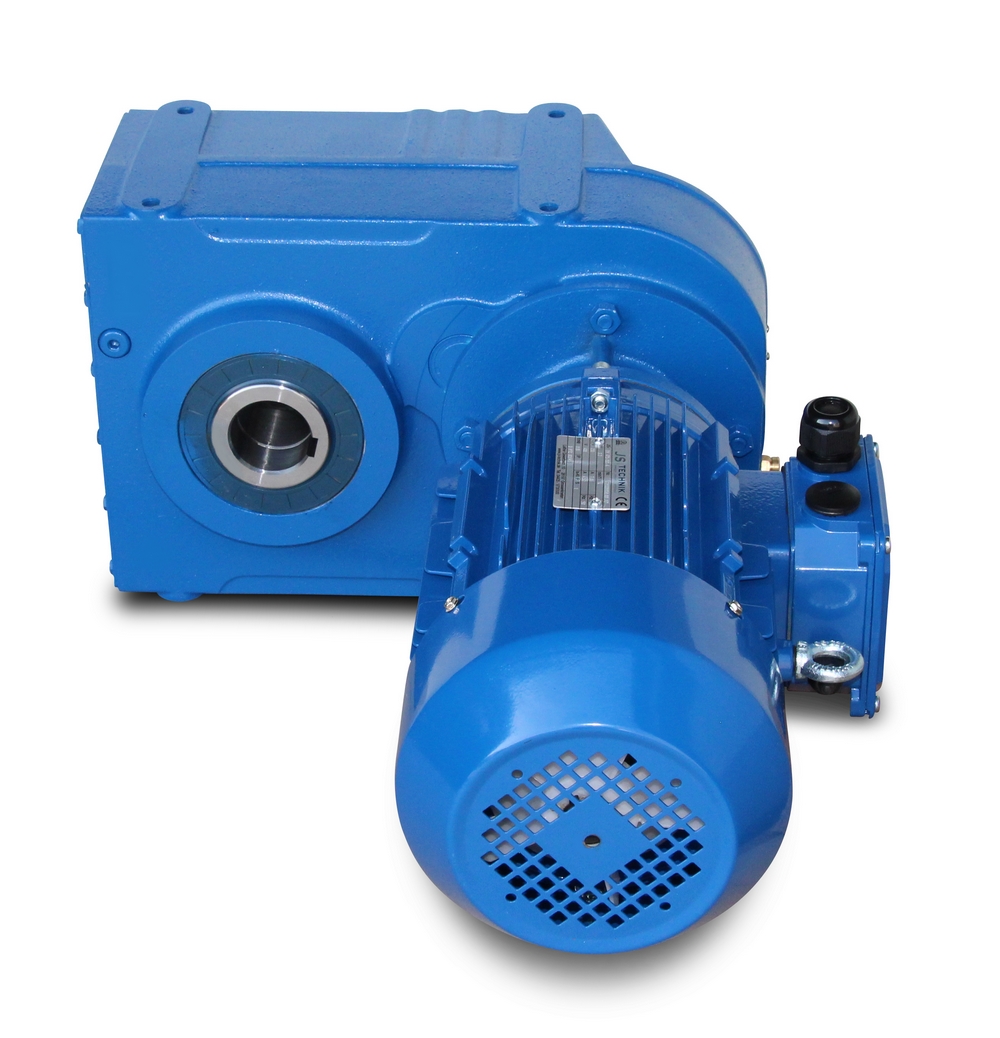

Paralelní hřídelový převodový motor s přírubou IEC mezi převodovkou a elektromotorem

Napětí=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (± 5 % podle VDE 0530), frekvence=50/ 60 Hertzů.

Výkon=15 kW, otáčky (n²)=26 ot/min, převodový poměr (i)=53,99, točivý moment (M²)=5256 Nm,

Provozní faktor (fs)=1,5, provedení=B3, dutá hřídel=90 mm, hmotnost=381 kg, barva=RAL5010.

Teplotní čidlo=3 x PTC termistory, provozní režim=S1- 100% ED, svorkovnice=horní (otočná).

Převodový motor je vhodný pro provoz s frekvenčním měničem a odpovídá normě IEC 60034-30:2008.

Převodovku s paralelní hřídelí lze provozovat v obou směrech otáčení a dodává se s olejovou náplní.

V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál

kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku.

Při objednávce zvolte požadovanou instalační polohu a provedení.

Důležité informace
Tento pohon je zakázkový výrobek. Storno nebo odstoupení od koupě je vyloučeno!

Všechny produktové fotografie jsou nezávazné příklady! Technické změny jsou vyhrazeny.

Průměr hřídele:	90 mm
Rychlost:	11 až 50 otáček za minutu
Série:	Řada D
Točivý moment:	5001 až 10000 Nm
Výkon:	15 kW

Vlastnosti "DV773-160-4-15 kW- 26 ot/min Paralelní hřídelový převodový motor"

Průměr hřídele:	90 mm
Rychlost:	11 až 50 otáček za minutu
Série:	Řada D
Točivý moment:	5001 až 10000 Nm
Výkon:	15 kW

Příslušenství

DV 77X- Standardní výstupní příruba

Výstupní příruba pro ploché převodovky DV772, DV773, DV774, DV775 a DV776 Ø 450 x 350 x 400 mm, B5 Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

6 633,31 Kč*

Podrobnosti

Frekvenční měnič LS 0150-iS7-4-SPFD

Frekvenční měnič iS7 - všestranný pomocník 15 kW, 3x400V, 30A, brzdný odpor, EMC filtr, IP54, DC linková tlumivka (DC reaktor), s ovládacím panelem. ● Konstantní točivý moment / proměnný točivý moment pro normální zatížení a těžký provoz● Řízení V/f a V/f PG, bezsenzorové vektorové řízení, vektorové řízení s volbou senzoru● Vysokorychlostní DSP 150 MIPS● Vynikající výkon a pokročilé funkce: Řízení Droop (regulace točivého momentu) Ochrana KEB (Kinetic Energy Buffering: Uložení kinetické energie) Ride Through protection (Under Voltage Trip Delay) Ochrana proti vypnutí pod zatížením Funkce PMSM (Permanent Magnet Synchronous Motor) Vektorové řízení bez zpětné vazby Funkce Power Braking & Flux Braking (Výkonové a proudové brzdění) Automatické nastavení: Automatické ladění statických parametrů motoru ● Snadné ovládání: Jednoduchý režim spouštění, uživatelská a makroskupina, multifunkční ovládací panel● Bezsenzorové řízení a nastavení parametrů druhého motoru● K dispozici: IP54/UL krytí typu 12 volitelně (0,75~22kW[1~30hp]) *● Integrovaná komunikace RS485 (LS Bus / Modbus RTU)● Integrovaný tranzistor pro dynamické brzdění (0,75~22kW[1~30hp])● Integrovaný EMC filtr a DC reaktor volitelně: EMC filtr (0,75~22kW[1~30hp]) / DC reaktor (0,75~160kW[1~215hp])● Široký ovládací panel LCD s možností grafického zobrazení (6 různých jazyků)● Volitelná rozšiřující karta PLC (programovatelná logická řídicí karta): Master-K (max. 14 vstupů a max. 7 výstupů)● Rozšiřující karta vstupů/výstupů (volitelná): max. 11 vstupů a max. 6 výstupů● Volitelná komunikace: Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen, EtherNet/IP *● Software (Drive View) pro monitorování a parametrizaci na PC

40 869,96 Kč*

Podrobnosti

Frekvenční měnič LS 0150S100-4EXFNS

Frekvenční měnič, 15,0 kW, 3 x 400 V, IP66, vestavěný LED ovládací panel, EMC filtr (C3) Stupeň krytí IP66/NEMA4X s integrovaným hlavním vypínačem rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s globálními normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min nebo Normal Duty 120 % během 1 min Funkce automatického ladění při stání nebo otáčení Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

40 613,00 Kč*

Podrobnosti

DV 77X- Výstupní hřídel

Výstupní hřídel s perem pro ploché převodovky DV772, DV773, DV774, DV775 a DV776, 90 x 170 mm Hřídel je trvale namontována a lze ji objednat pouze s motorem s převodovkou. Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

5 000,65 Kč*

Podrobnosti

Frekvenční měnič LS 0150S100-4EOFNS

Frekvenční měnič, 15,0 kW, 3 x 400 V, IP20, vestavěný LED ovládací panel, EMC filtr (C3) rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s globálními normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min nebo Normal Duty 120 % během 1 min Funkce automatického ladění v klidu nebo při otáčení Volitelná třída krytí IP66/NEMA4X s integrovaným hlavním vypínačem (do 22 kW) Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

24 062,64 Kč*

Podrobnosti

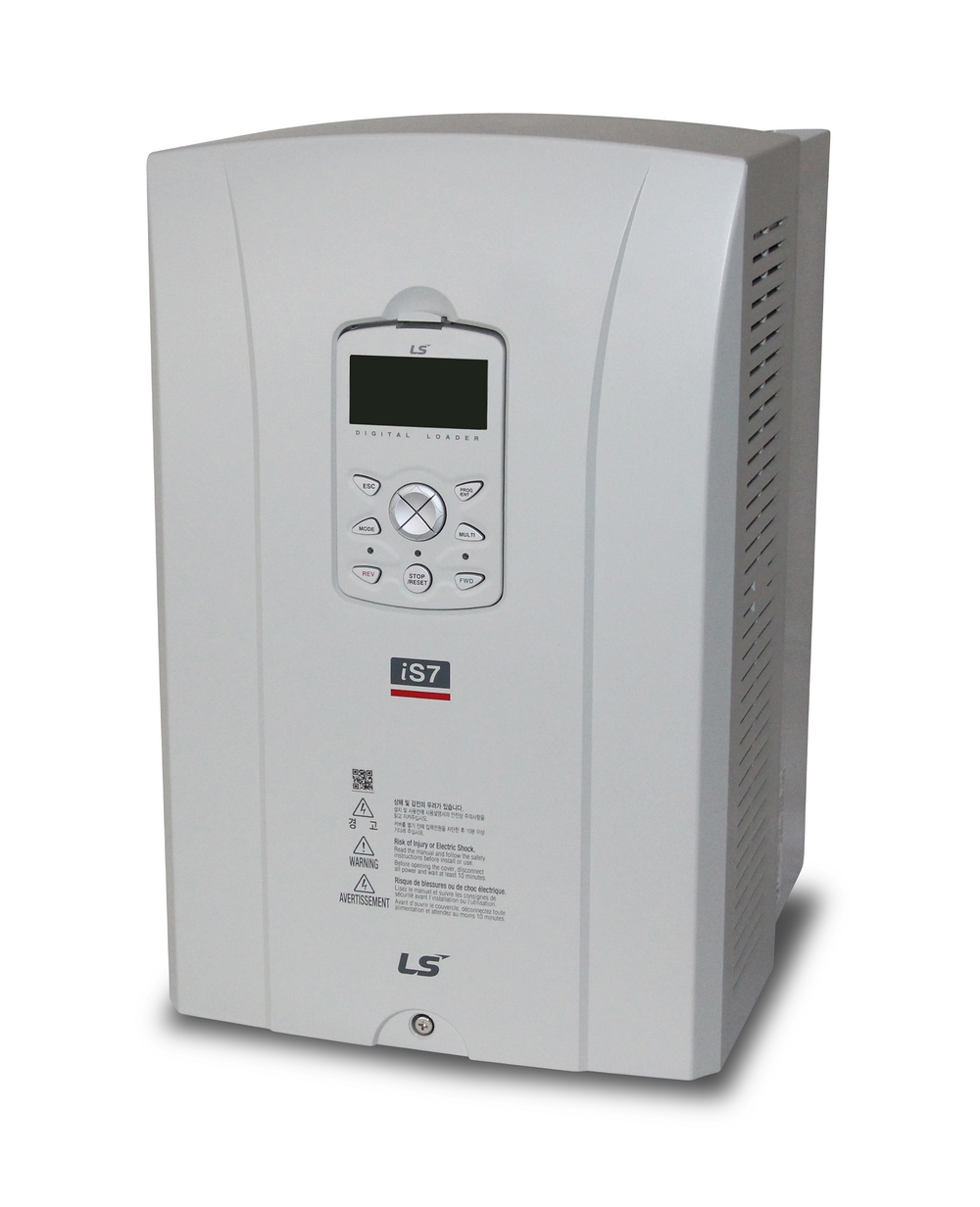

Frekvenční měnič LS 0150-iS7-4-SOFD
