MV-F002-712-4 - 0,37 kW - 36 až 430 otáček za minutu + motor Alpha FC
Ke stažení na
- JS- MV002 / MV003- Maßzeichnung / Drawing
- JS- Elektromotor- MS2 712- Datenblatt / Data sheet
- JS- EASYdrive- Frequenzumrichter- Datenblatt
- JS- MV / NV - Betriebsanleitung
- JS- Elektromotoren- Betriebsanleitung
- JS- Electric motors- Operation instructions
- JS- MMI- Externes Bedien- / Programmiergerät
- JS- EASYdrive- Alpha- Frequenzumrichter- Bedienungsanleitung
- JS- MMI- External Operating- / Programming Device
- JS- EASYdrive- Alpha- Frequency Inverter- Operation Manual
- JS- PC-Software (nur mit Parametrierkabel möglich)
Informace o výrobku "MV-F002-712-4 - 0,37 kW - 36 až 430 otáček za minutu + motor Alpha FC"

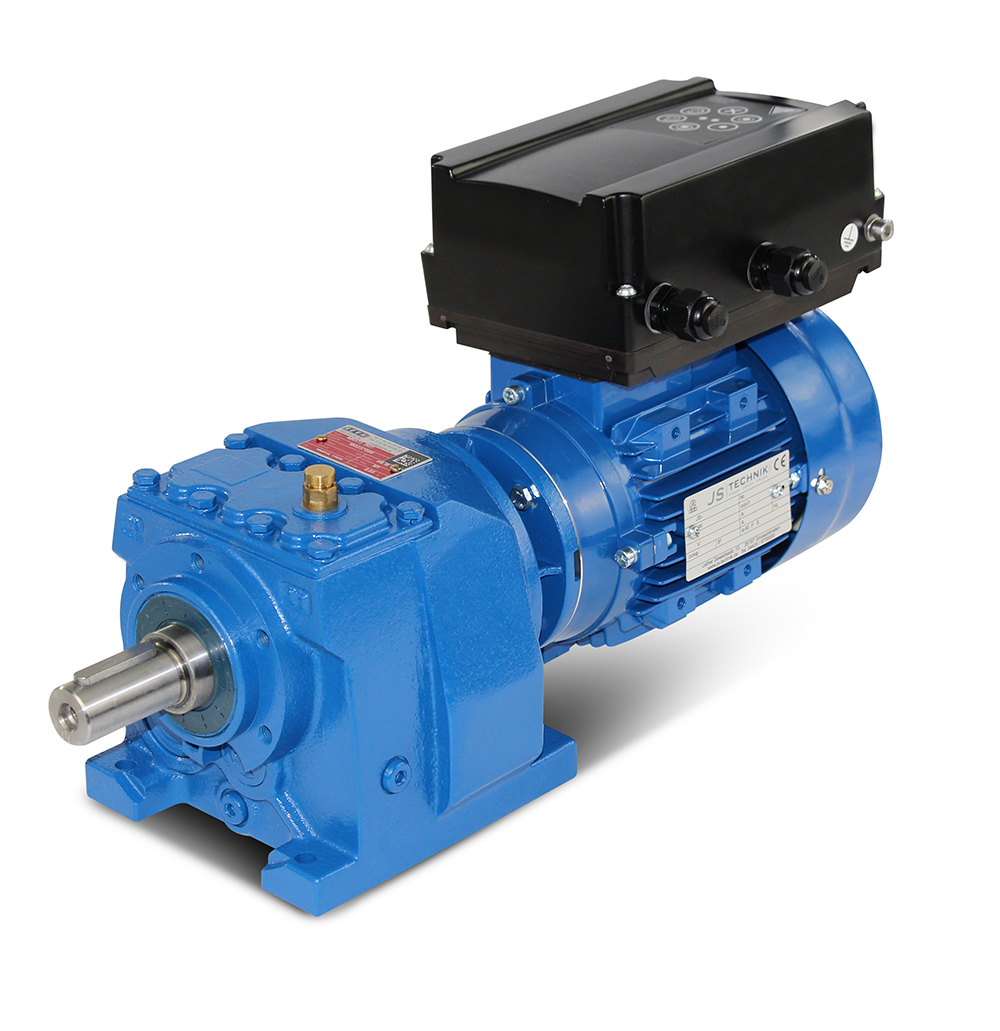

Šroubový motor s integrovaným frekvenčním měničem EASYdrive Alpha
Výkon=0,37 kW, otáčky=36 až 430 ot/min, převodový poměr (i)=3,90, točivý moment (M²)=9 Nm, provozní faktor (fs)=4,0.
provedení=B3 (B35 za příplatek), hřídel=20x40 mm, hmotnost=18,8 kg, barva=RAL5010,
teplotní čidlo=3 x PTC termistory, provozní režim=S1- 100% ED.
Při objednávce zvolte požadovanou montážní polohu!
Frekvenční měnič
Výkon=0,37 kW, velikost=alfa, vstupní napětí=1 x 230 V +10 % (jednofázové), vstupní frekvence=50/60 Hz,
výstupní frekvence=0- 400 Hz, EMC filtr=C2, stupeň krytí=IP65, rozměry=187 mm x 126 mm x 70 mm,
síťový proud (vstup)=4,5 A. Ideální rozsah regulace=5- 60 Hz, s konstantním jmenovitým točivým momentem, pod 30 Hz
je pro chlazení nutný externí ventilátor.
Informace o výrobku
Měnič frekvence nabízí možnost stát se "sběrnicově kompatibilním" pomocí modulů průmyslové sběrnice.
S Modbusem (již součástí dodávky) a CANopenem nabízí EASYdrive alpha kompatibilitu s řídicími prostředími.
Požadovanou volitelnou variantu řízení je třeba specifikovat při objednávce.
Řídicí jednotky pohonů EASYdrive alpha jsou certifikovány CE, UL a CSA. Řídicí jednotka EASYdrive alpha splňuje třídu EMC C2 (pro jednofázové síťové napájení) bez externích filtračních opatření
.
! Možný výběr variant !
Výběr výrobku
Při výběru měniče frekvence mějte na paměti, že existují 2 varianty. První je standardní verze přístroje
a druhá je přístroj s membránovou klávesnicí. Obě verze obsahují vestavěný potenciometr na boční straně
.
Zde vyobrazený "měnič frekvence ve standardní verzi" je plně použitelný.
však vyžaduje pro ovládání odpovídající ovládací panel.
K tomuto účelu je třeba objednat jednu z následujících možností::
- Externí ovládací/programovací zařízení (MMI s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth

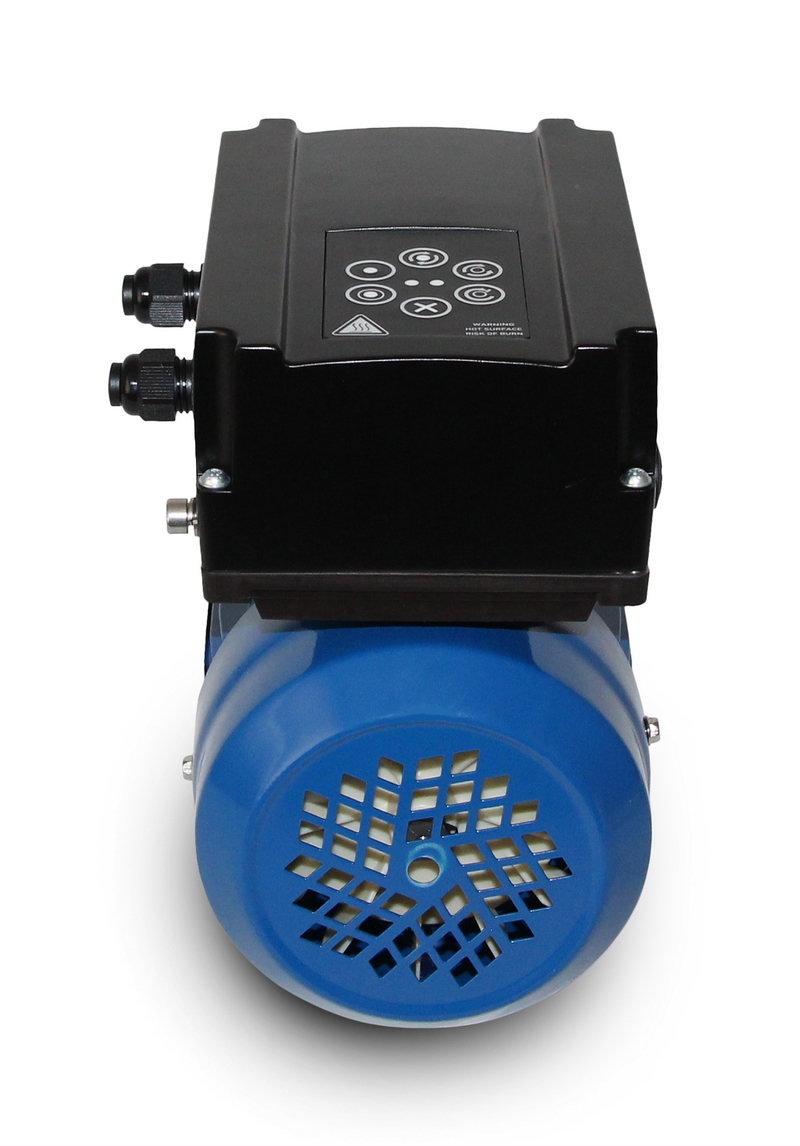

Varianta "frekvenční měnič s membránovou klávesnicí" nabízí možnost přímého ovládání frekvenčního měniče,
např. start/stop, ovládání vlevo/vpravo atd.
Pro parametrizaci je třeba objednat také jednu z následujících variant:
- Externí ovládací/programovací zařízení (MMI s kabelem a zástrčkou)
- Kabel rozhraní pro programování na PC
- Adaptér Bluetooth
Důležité poznámky
Tento pohon je zakázkový výrobek. Storno nebo odstoupení od koupě je vyloučeno!
Všechny produktové fotografie jsou nezávazné příklady! Technické změny jsou vyhrazeny.
| Průměr hřídele: | 20 mm |
|---|---|
| Rozsah kontroly: | přibližně 30 až 430 otáček za minutu |
| Série: | EASYdrive Alpha 0,18 kW - 0,75 kW |
| Točivý moment: | až 10 Nm |
| Výkon: | 0,37 kW |
| Průměr hřídele: | 20 mm |
|---|---|
| Rozsah kontroly: | přibližně 30 až 430 otáček za minutu |
| Série: | EASYdrive Alpha 0,18 kW - 0,75 kW |
| Točivý moment: | až 10 Nm |
| Výkon: | 0,37 kW |
