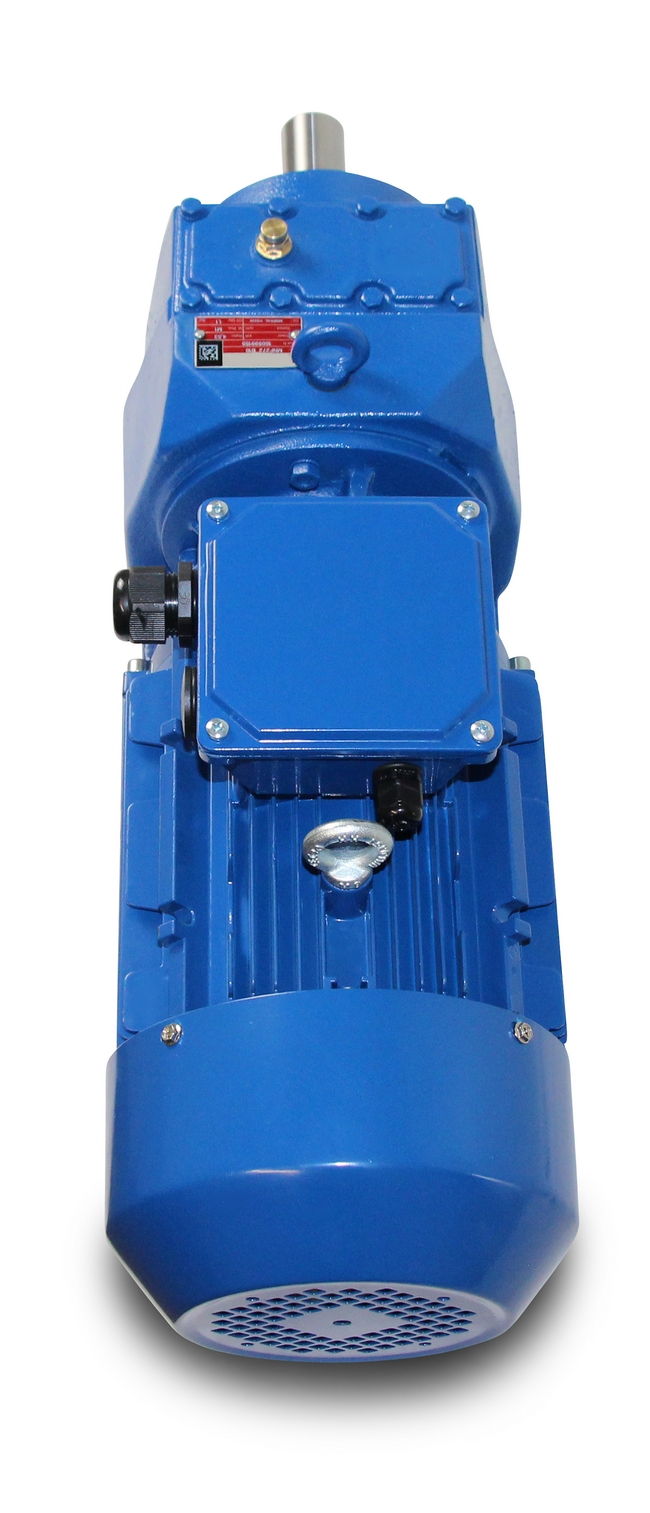

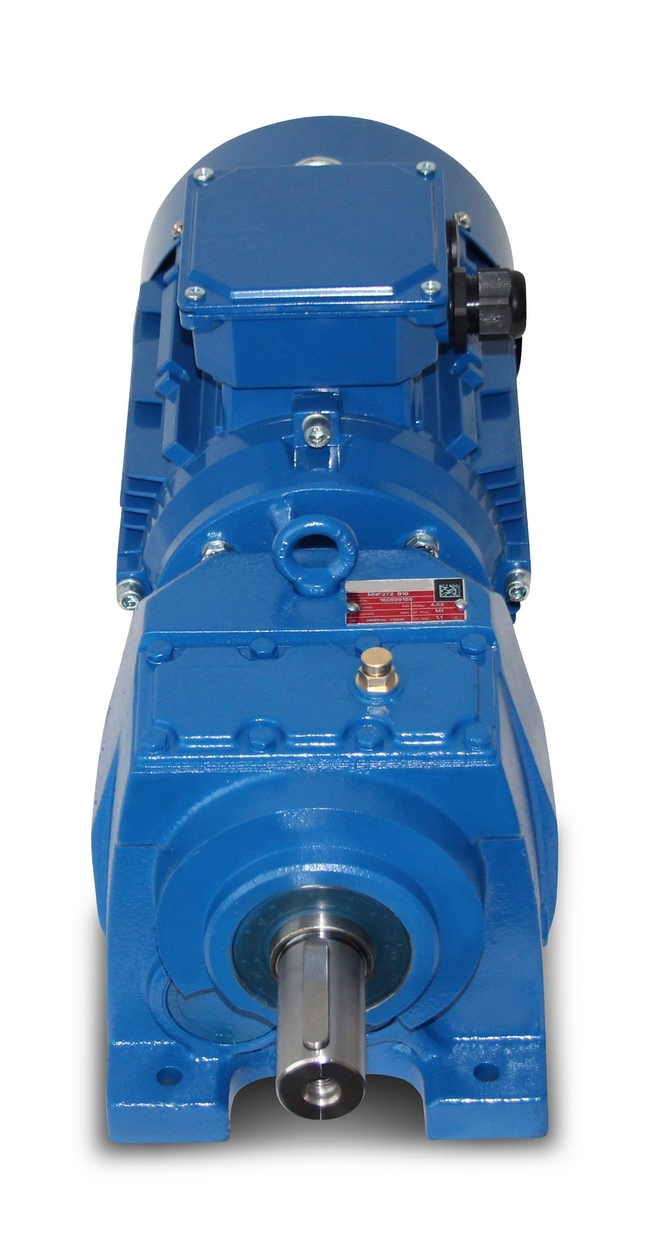

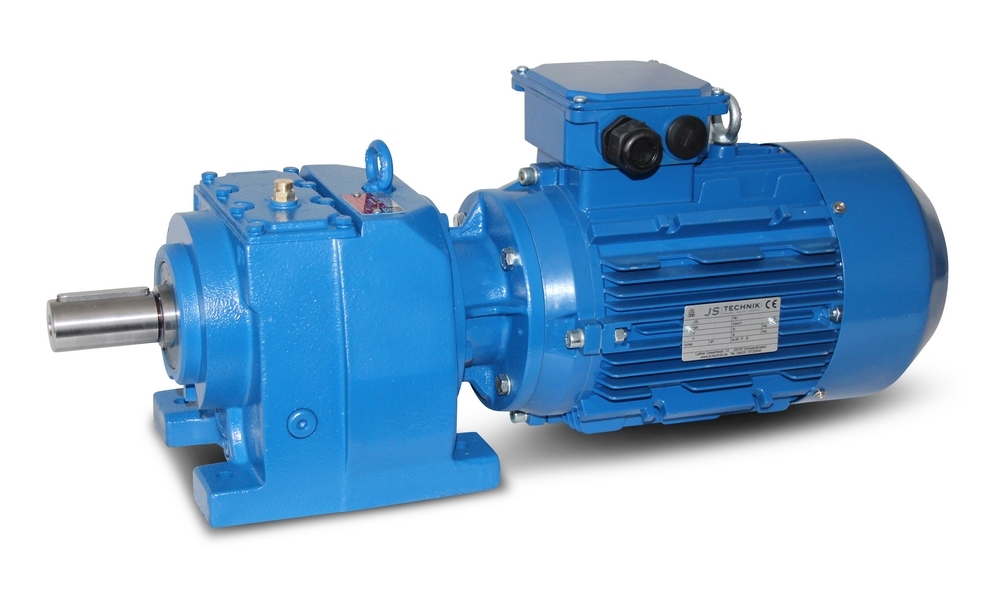

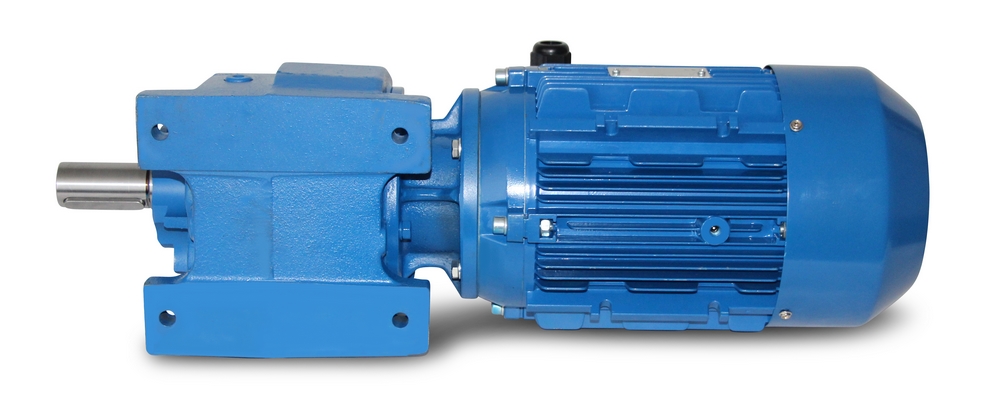

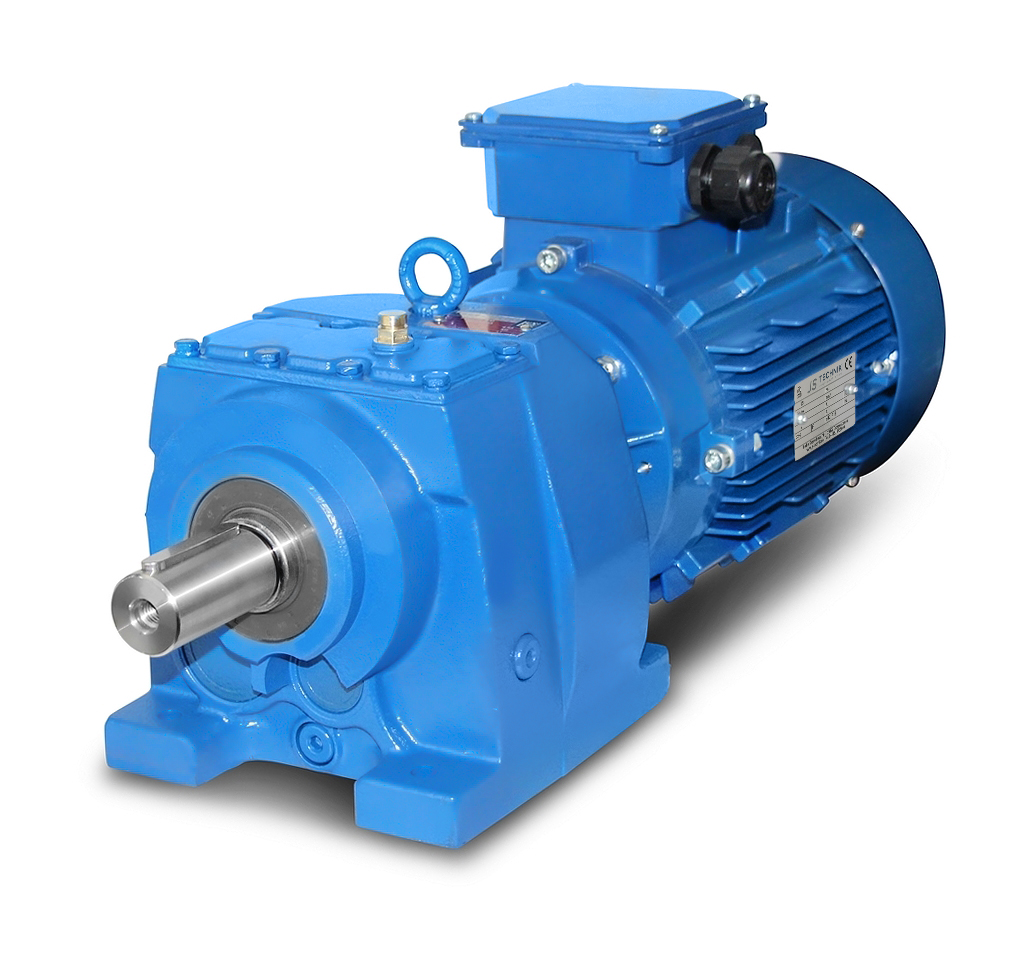

MV202-100-4 - 2,2 kW - 71 otáček za minutu šroubový motor

23 538,23 Kč*

Ceny včetně DPH a nákladů na dopravu

Doba dodání cca 36 pracovních dnů

Design

Montážní poloha pro převodové motory

Číslo výrobku: A0202510100201A000TM

custom_versand Článek + obal

Ke stažení na

Informace o výrobku "MV202-100-4 - 2,2 kW - 71 otáček za minutu šroubový motor"

Šroubový motor (převodovka s přírubou IEC k elektromotoru)

Napětí=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5 % podle VDE 0530), frekvence=50/ 60 Hertzů.

Výkon=2,2 kW, otáčky=71 ot/min, převodový poměr (i)=20,1, točivý moment (M²)=289 Nm, provozní faktor (fs)=0,9,

Typ=B3 (B5 za příplatek), hřídel=30 mm x 60 mm, hmotnost=41 kg, barva=RAL5010.

Teplotní čidlo=3 x PTC termistory, provozní režim=S1- 100% ED, svorkovnice=horní (otočná).

Převodový motor je vhodný pro provoz s frekvenčním měničem a odpovídá normě IEC 60034-30:2008.

Šikmou převodovku lze provozovat v obou směrech otáčení a dodává se s olejovou náplní.

V souladu s VDE 0105 a IEC 364 smí veškeré práce na elektrickém pohonu provádět pouze kvalifikovaný personál

Kvalifikovaný personál. V případě úprav nebo speciálních provedení nám zašlete poptávku.

Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.

Při objednávce zvolte požadovanou montážní polohu a provedení!

Doba dodání:	5-6 týdnů
Průměr hřídele:	30 mm
Rychlost:	51 až 100 otáček za minutu
Série:	Řada M
Točivý moment:	201 až 300 Nm
Výkon:	2,2 kW

Vlastnosti "MV202-100-4 - 2,2 kW - 71 otáček za minutu šroubový motor"

Doba dodání:	5-6 týdnů
Průměr hřídele:	30 mm
Rychlost:	51 až 100 otáček za minutu
Série:	Řada M
Točivý moment:	201 až 300 Nm
Výkon:	2,2 kW

Příslušenství

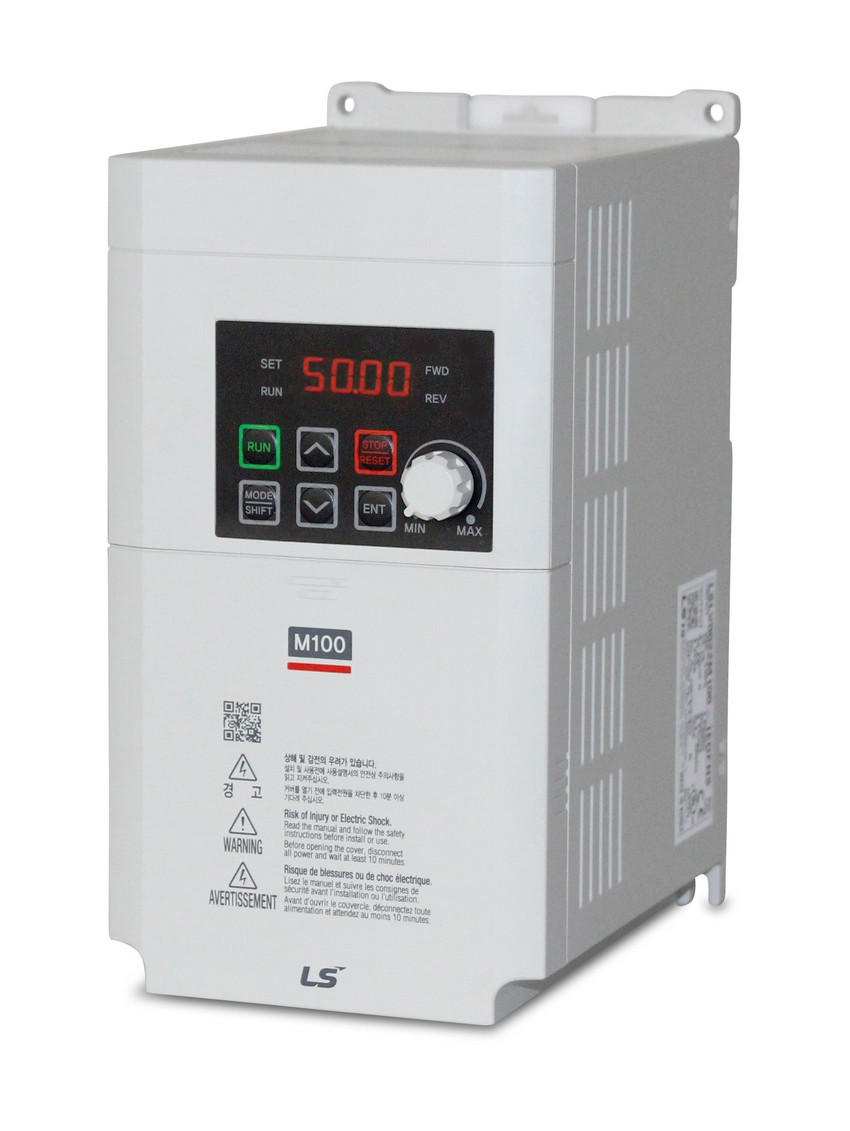

Frekvenční měnič LS 022M100

Frekvenční měnič, 2,2 kW, 1 x 230V, 10,0A, IP20, integrovaný EMC filtr - EMC filtr C2 - Potenciometr pro regulaci otáček - Montáž na montážní desky nebo lištu DIN - Možnost montáže vedle sebe (vzdálenost mezi pohony 2 mm) - Jednoduché připojení přes port RJ45 - Standardní IO: 3x DI, 1x DO, 1x AI (0-10V), 1x AO (0-10V) - Brzdový chopper pro 1.5kW a 2,2kW verze - Přetížitelnost 150 % po dobu 1 min - Programování pomocí obslužného softwaru DriveView9 přes připojení RJ45 na M100 (pouze pro pokročilé! Standardní verze nemá rozhraní RJ45! Vyberte si prosím verzi) Výpis ze speciálních funkcí: - Stejnosměrné brzdění - Jog provoz - Třívodičový provoz - Dwell provoz - Kompenzace prokluzu - PID regulace - Energeticky úsporný provoz - Vyhledávání otáček - Automatický restart frekvenční měnič 2,2 kW, 230 V, k dispozici v krátkém termínu!

Z 5 864,32 Kč*

Podrobnosti

Frekvenční měnič LS 0022S100-4EOFNS

Frekvenční měnič, 2,2 kW, 3 x 400 V, IP20, vestavěný LED ovládací panel, EMC filtr (C3) rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s celosvětovými normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min. nebo Normal Duty 120 % během 1 min Funkce automatického ladění v klidu nebo při otáčení Volitelná třída krytí IP66/NEMA4X, s integrovaným hlavním vypínačem (do 22 kW) Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

8 551,24 Kč*

Podrobnosti

Velikost jednotky nuceného větrání 100

Ventilátor nuceného chlazení, jednotka ventilátoru nuceného chlazení, velikost motoru 100 ISO třída F, stupeň krytí IP56, hmotnost 3,7 kg, vícenapěťový. 1x230 V-50 Hz, 45 Watt, 0,19 A, 2900 ot/min, 142 m3/h, kondenzátor 3µF1x240 V-60 Hz, 55 Watt, 0,23 A, 3400 ot/min, 142 m3/h, kondenzátor 3µF. 3x230/400 V-50 Hz, 40 W, 0,19 A/0,12 A, 2900 ot/min, 142 m3/h3x 254/460 V-60 Hz, 55 W, 0,19/0,11 A, 3400 ot/min, 142 m3/hLakování RAL5010, celková délka 185 mm, vnitřní Ø 197 mm Pro instalaci externího ventilátoru je nutné sejmout kryt ventilátoru alopatky ventilátoru. Pokud není možné použít nástavec, je nutné zkrátithřídel. Pokud je objednán s motorem, může být ventilátor nuceného chlazení dodán také smontovaný. Zvolte prosím verzi.

Z 5 769,32 Kč*

Podrobnosti

Frekvenční měnič LS 0022S100-4EXFNS

Frekvenční měnič, 2,2 kW, 3 x 400 V, IP66, vestavěný LED ovládací panel, EMC filtr (C3) Třída ochrany IP66/NEMA4X s integrovaným hlavním vypínačem rozšířené funkce bezsenzorového řízení vysoký rozběhový moment 200 % i při 0,5 Hz vysoká hustota výkonu, kompaktní rozměry, průchozí montáž integrovaný filtr EMC (C3) Shoda s globálními normami CE, UL, cUL Použití Heavy Duty 150 % během 1 min nebo Normal Duty 120 % během 1 min Funkce automatického ladění při stání nebo otáčení Integrované bezpečné zastavení "STO" (Safe Torque Off), redundantní vstupní obvody integrovaný displej s jednoduchým ovládáním, možnost externího dálkového zobrazení Funkce inteligentního kopírování, pro kterou nemusí být S100 pod napětím jednoduchá výměna ventilátoru s automaticky zobrazovaným časem výměny PLC sekvence programovatelné pomocí funkčních bloků digitální a analogové I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (v přípravě: Profinet, EtherCAT)

15 923,41 Kč*

Podrobnosti

Možnosti motoru

možnost 230V 2,2 kW-4póly pro řadu M

Nelze objednat jednotlivě!Jednofázová varianta v provedení 1x230V-50Hz, pro šroubové převodovky s motorem 2,2 kW ve 4pólovém provedení, s provozním a rozběhovým kondenzátorem. ! Pohon provozujte vždy pouze pod zatížením, rozběhový moment je nižší než u třífázového motoru! ! K dispozici pouze za příplatek za motor a pouze ve spojení s přidruženým třífázovým převodovým motorem !! Nelze kombinovat s volitelným brzdovým motorem ! Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny. Volitelně: Vypínač s reverzací pro otáčení vlevo/vpravo, podpěťová spoušť, Límcová zástrčka=1 x 230 V, spínací výkon=16 A, teplota okolí=-5 °C až +40 °C, Kabel mezi motorem a krytem spínače=cca 90 cm.

Z 1 099,08 Kč*

Podrobnosti

Možnost brzdového motoru 2,2 kW-4pólového pro řadu M

Možnost brzdového motoru pro motory se šikmou převodovkou, s 2,2kW motorem ve 4pólovém provedení. Brzda=32 Nm 230V s usměrňovačem. ! Pouze příplatek za brzdový motor a k dispozici pouze ve spojení s odpovídajícím třífázovým převodovým motorem! Všechny fotografie výrobků jsou nezávazné příklady! Technické změny vyhrazeny.
